差压变送器的应用

发布日期:2020-12-14

差压变送器的应用
       差压传感器DPS(Differential Pressure Sensor)是一种用来测量两个压力之间差值的传感器,通常用于测量某一设备或部件前后两端的压差。

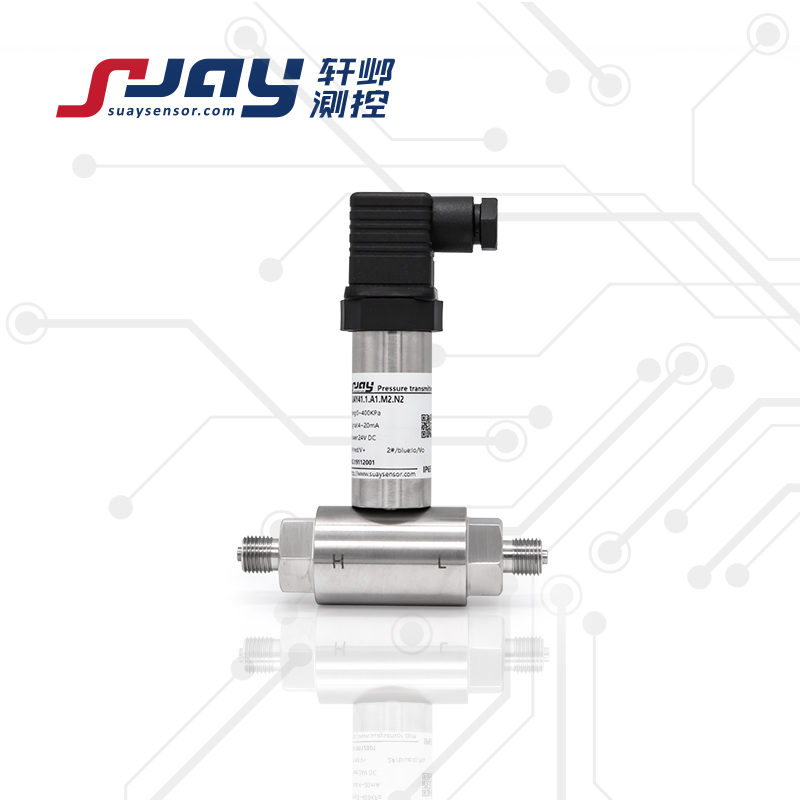

    南京轩邺测控生产的SUAY41差压变送器特点
         全不锈钢结构设计,体积小巧重量轻,安装方便
         性能稳定可靠、高性能价格比
         差压范围:0~10kPa...2MPa
         系统高压,1Kpa的差压量程,单边过载可达1Mpa,耐系统压力可达4Mpa。
典型应用

       用于测量过滤器前后端的压力差值。为了检测过滤器的过滤性能,通常需要测量过滤器前后的压力值,通过计算过滤器前后压力的差值,判断过滤器性能的优劣。由于过滤器的系统压力比较大,几百千怕到几兆帕不等,如果用普通的差压变送器,系统压力虽然可以很高,但是单边过载能力只有差压量程的2-5倍左右,如果出现过滤器严重堵塞或一边受压一边空置的情况,用普通的差压变送器就会因单边过载太大而损坏。南京轩邺测控生产的差压变送器SUAY41可以很好的解决这个问题,差压量程最低200Pa,系统静压可以达到1Mpa以上,单边过载最小压力是4Mpa,(根据差压量程不同,大量程的系统静压可以达到40Mpa,单边过载可以达到25Mpa)完全满足过滤器前后端差值的测量。常用的测量方法有两种:一、直压测量法。就是在过滤器的前后两端分别安装一个压力变送器,由于所测量的差压值很小,而系统压力又相对比较大,所以这种方法测量时就需要压力变送器的量程选择和系统压力相同的变送器,然后再用前后两个压力变送器所测数值相减,得出过滤器前后的压差值。这个方法对变送器的要求是很高的,不仅对传感器的精度要求高,而且对传感器的温度系数要求也必须是一致的,也就是温度漂移的规律也要一致,否则测量的误差就更大了。例如:系统压力为1Mpa,需要测量的差压值是10Kpa,那么选择1Mpa的压力变送器,如果传感器的精度选择0.1%的,那么传感器本身的最大允许误差就是1KPa,这样计算,用2个压力变送器来测差压值,最高精度就只有10%(1Kpa/10KPa)。二、差压测量法:用差压变送器来测量过滤器两端的差压值。差压传感器有高压端和低压端,高压端接到过滤器的进气口(或进液口),低压端接到过滤器的出口,由于差压传感器内部使用的是同一个敏感元件,所以传感器的温度系数是一致的,所以温度对传感器差值的测量影响可以忽略不记(介质温度超过80度需要降温处理),传感器的量程可以按照需要测量的差值选择,(SUAY41系列差压变送器的精度要求有0.5%,0.25%,0.1%可选,输出4-20mA,0-5V,RS485可选),系统压力1Mpa以上,大量程的耐系统压力更大,完全可以满足用户的需求。例如:系统压力为1Mpa,需要测量的差压值是10Kpa。用方法一,那么选择1Mpa的压力变送器,如果传感器的精度选择0.1%的,那么传感器本身的最大允许误差就是1KPa,这样计算,用2个压力变送器来测差压值,最高精度就只有10%(1Kpa/10KPa)。而用方法二,选择0-10Kpa的差压变送器,精度选择常用的0.5%的,这样传感器本身的最大允许误差是50Pa(10Kpa*0.5%=50Pa),测量精度远高于直压式测量,体积小巧,安装方便。

南京轩邺测控  SUAY41差压变送器的资料如下:
2024年免费资料大全
性能参数表:

测量范围 0~1KPa…4MPa
单边过载 1MPa…13Mpa
双边静压 16Mpa…25Mpa
测量介质 与316不锈钢兼容的气体或液体
静态精度① ±0.075%FS    ±0.1%FS     ±0.15%FS       ±0.25%FS       ±0.5%FS
信号输出/供电 4-20mA  0-5V  0-10V  1-5V 12-36VDC(典型24VDC)
0.5-4.5V 5VDC/12-36VDC(典型24VDC)
数字信号输出RS485 5VDC/5-16VDC/24VDC
工作温度 -20~80℃
补偿温度 -10~60℃
贮存温度 -40~100℃
长期稳定性 典型:±0.1%FS/年        最大:±0.2%FS/年
零点温度漂移 典型:±0.02%FS/℃       最大:±0.05%FS/℃
灵敏度温度漂移 典型:±0.02%FS/℃       最大:±0.05%FS/℃
有效测量寿命 ﹥106压力循环(P:10-90%FS)
抗振动性 20g (IEC 60068-2-6)
抗冲击性 20g,11mS
响应时间 ≤1ms
分辨率 大于10-5(通常受限采集显示设备,理论无限小)
负载电阻 ≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
绝缘电阻 200MΩ,100VDC
压力接口 M20*1.5    G1/4   塔型气嘴 (典型);       G1/2 (可选)
电气连接 接插件(赫斯曼)或直出电缆2m
接口及壳体材料 304/316L不锈钢
外壳防护 IP65(插头型)           IP67(电缆型)
安全防爆 Ex iaⅡ CT6(本安)
密封圈 氟橡胶
传感器膜片 不锈钢316L
产品重量 约400克
