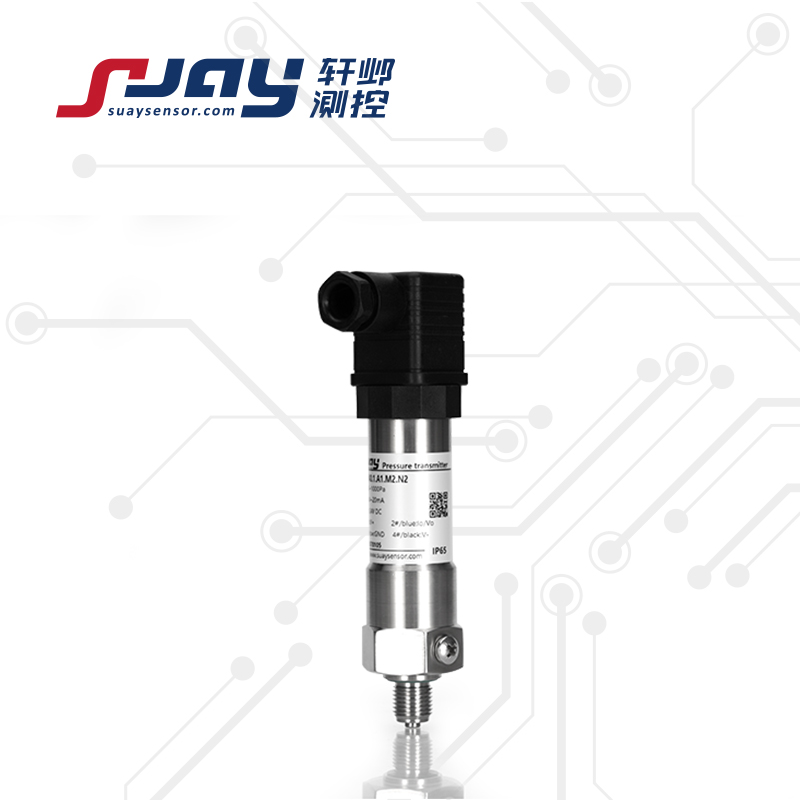

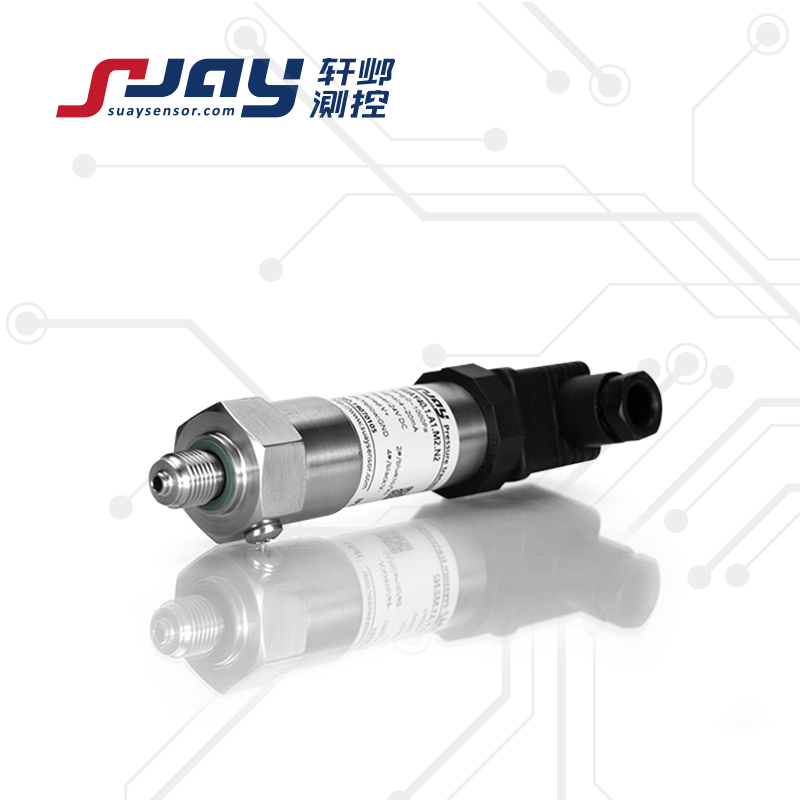

SUAY40/40D微压-风压变送器适用于炉膛正负压测量、洁净室压力、变风量系统压力、工业过程控制、井下通风监测、医疗仪器设备、净化设备、洁净工程、风机测量控制等应用中的微小压力监测、测量。该系列变送器选用进口高精度微压传感器，采用独特封装技术以及合理的工艺流程，解决了微小压力传感器的应力问题。使用特殊二次封装的信号处理电路，将传感器感应的微小压力换成标准的电流电压信号，充分保证了产品极高的精度和稳定性。全不锈钢封装外壳，既给与产品结构的可靠性，又对电气性能指标提供足够的保障。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
l 最小量程可至200Pa-500Pa，检测极微小的压力
l 体积小巧、结构坚固、安装方便
l 特殊的信号处理，保证微小压力下的信号稳定性
l 输出信号多样，适应不同的控制设备
l 结构灵活，既可双端测量，也可以单端测量。
产品性能指标：
| 测量范围 | 0~±200pa...±20KPa（正压、负压、复合压） | |
| 过载能力 | 3倍满量程压力 | |
| 测量介质 | 与316L不锈钢兼容的气体或液体 | |
| 静态精度① | ±0.1%FS ±0.25%FS ±0.5%FS ±1%FS | |
| 信号输出/供电 | 4-20mA 0-5V 0-10V 1-5V | 12-36VDC（典型24VDC） |
| 0.5-4.5V | 5VDC/12-36VDC（典型24VDC） | |
| 数字信号输出RS485 | 5VDC/5-16VDC/24VDC | |
| 工作温度 | -20～80℃ | |
| 补偿温度 | -10～60℃ | |
| 贮存温度 | -40～100℃ | |
| 长期稳定性 | 典型：±0.1%FS/年 不超过：±0.2%FS/年 | |
| 零点温度漂移 | 典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ | |
| 灵敏度温度漂移 | 典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ | |
| 有效测量寿命 | ﹥10^6压力循环（P:10-90%FS） | |
| 抗振动性 | 20g （IEC 60068-2-6） | |
| 抗冲击性 | 20g，11mS | |
| 响应时间 | ≥5ms | |
| 分辨率 | 大于10-5（通常受限采集显示设备，理论无限小） | |
| 负载电阻 | ≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出） | |
| 绝缘电阻 | 200MΩ，100VDC | |
| 压力接口 | M20*1.5 G1/4 塔型气嘴 （典型） ; G1/2 （可选） | |
| 电气连接 | 接插件或直出电缆2m | |
| 接口及壳体材料 | 304/316L不锈钢 | |
| 外壳防护 | 插头型（IP65） 电缆型（IP67） | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡胶 | |
| 产品重量 | 约200克 | |
注：①包含非线性、迟滞和重复性
选型参数对照表
| 型号 | 量程 | 精度 | 输出 | 安装螺纹 | 电气连接 | 特定参数 |
| SUAY40/40D | 0~±200Pa ...±20KPa 量程可选 | 4:±0.1%FS 3:±0.15%FS 2:±0.25%FS 1:±0.5%FS 0:±1%FS | A1:4-20m A V1:0-5V V2:1-5V V3:0-10V D:RS485 V0:定制 | M1:M20*1.5 M2:G1/4 M8:塔型气嘴 可选： M3:G1/2 M0:定制 | N1:直出2米 N2:赫斯曼插头 N3:航空插头 | L:显示 E:本案防爆 |
| SUAY40.1.A1.M8.N1.E | ||||||
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
