SUAY27深井液位变送器

  • 所属分类:液位类
  • 产品标签:

    SUAY27深井液位变送器采用MEMS技术为核心的高灵敏度硅压阻感压芯片,可测量0-1m...40m...600m液位高度。该产品为全不锈钢结构,三级水密封技术,增强型内部加钢丝的液位专用电缆,性能稳定,可靠耐用。适用于深井矿井液位测量、地下水水位、水文检测、水库、河道、海洋等水下长期测量。

产品范围
  • 深井液位测量                                 地下水位监测

  • 矿井液位测量                                 海洋船舶设备

  • 江河湖泊水位、水位监测

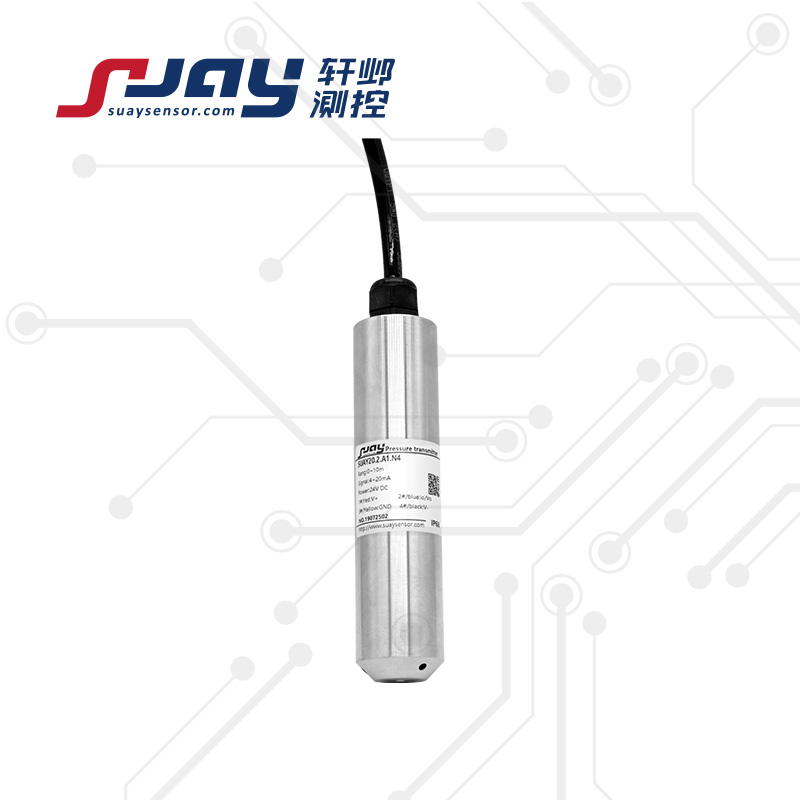

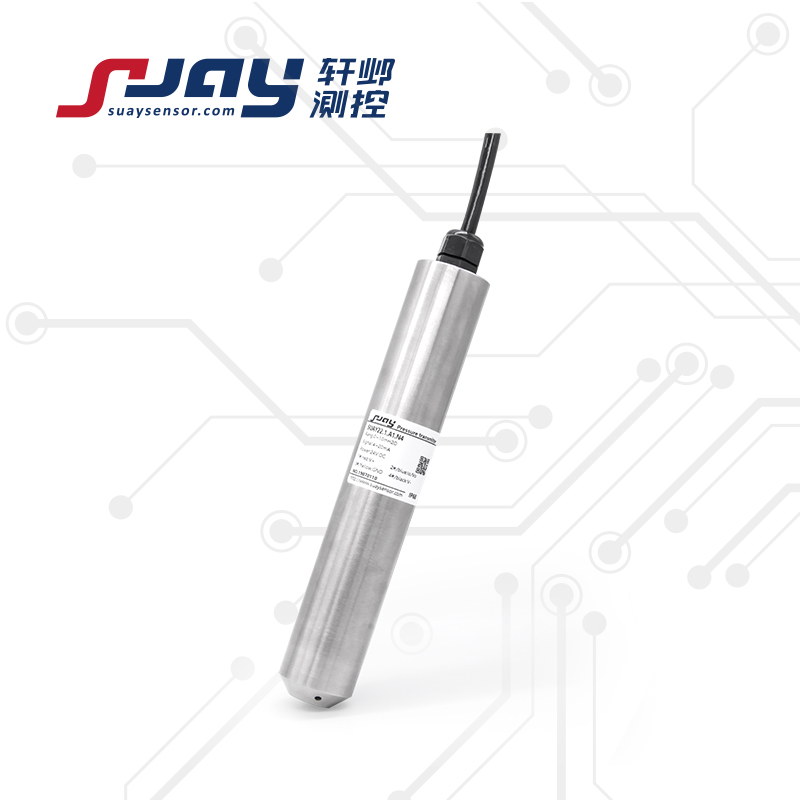

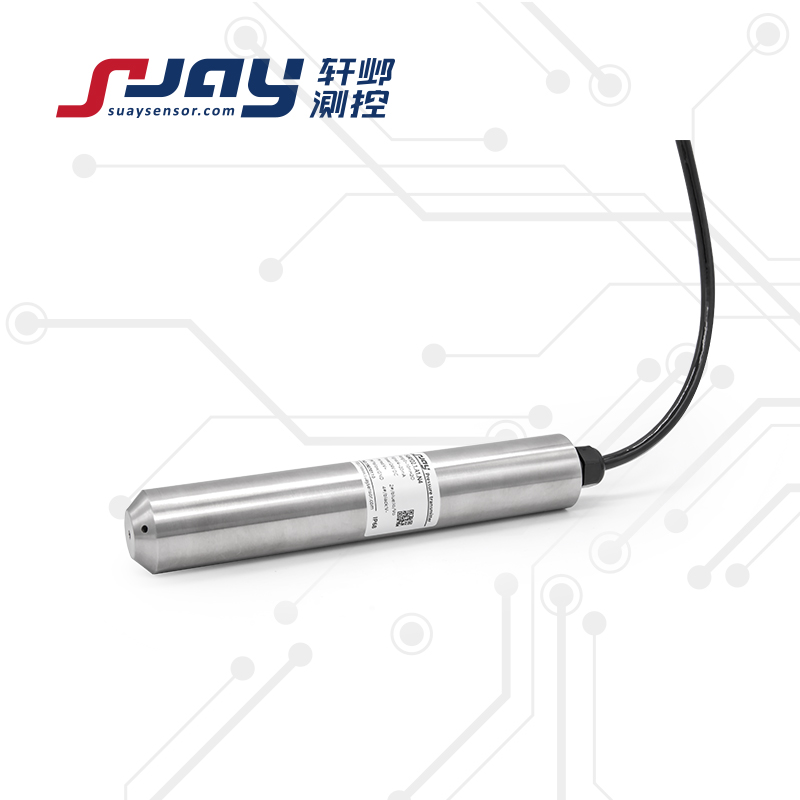

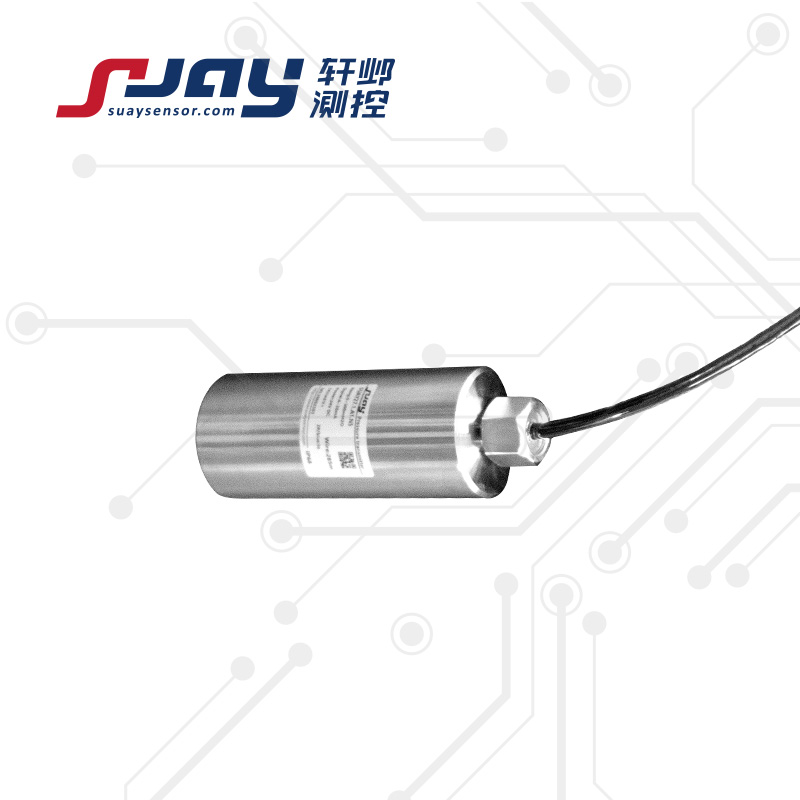

SUAY27深井液位变送器

产品详情


       SUAY27深井液位变送器采用MEMS技术为核心的高灵敏度硅压阻感压芯片,是基于流体静力学原理,通过对液体压强的测量转换为液位高度。该产品为全不锈钢结构,选用增强型内部加钢丝的液位电缆及专业的水密封技术,使得参考压力腔与大气相通,既保证了产品的长期稳定性,又极大提高了液位变送器的综合使用精度。全密封潜入式测量,一体化结构和标准化的输出信号,为现场使用和自动化控制提供了方便。再通过合理的选择、设计接液材料、电缆、护管等,可对不同介质的液位进行测量,适用于深井矿井液位测量、地下水水位、水文检测、水库、河道、海洋等水下长期测量。
       可根据用户的具体要求特殊定制、设计,满足各种液位测量应用需求。

适用范围:

  • 深井液位测量                                 地下水位监测

  • 矿井液位测量                                 海洋船舶设备

  • 江河湖泊水位、液位测量

产品特点

l  全不锈钢结构,测量元件与信号处理电路全部封装在内,带来出色的稳定性
l  可靠的水密封技术,IP68级防护
l  高灵敏度感压元件,可快速准确地测量液位的变化
l  量程范围宽,综合精度高
l  投入式测量,安装、使用方便
l  增强型液位电缆,保证产品可靠性和使用寿命

产品性能指标


测量范围投入式      0-1m...40m...600mH₂O(可选绝压)
信号输出/供电4-20mA  0-5V   1-5V  0-10V12-36VDC(典型24VDC)
0.5-4.5V5VDC/12-36VDC(典型24VDC)
数字信号输出RS4855VDC/12-36VDC(典型24VDC)
测量介质与316不锈钢兼容液体(特殊介质可选防腐蚀型)
静态精度①±0.1%FS       ±0.25%FS        ±0.5%FS
工作温度-20~80℃
补偿温度-10~70℃
贮存温度-40~100℃
长期稳定性典型:±0.1%FS/年         不超过:±0.2%FS/年
零点温度漂移典型:±0.02%FS/℃       不超过:±0.05%FS/℃
灵敏度温度漂移典型:±0.02%FS/℃       不超过:±0.05%FS/℃
过载能力2倍满量程压力
有效测量寿命﹥10^6压力循环(P:10-90%FS)
响应时间≥5ms
分辨率大于10-5(通常受限采集显示设备,理论无限小)
负载电阻≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
绝缘电阻200MΩ,100VDC
安装方式投入式
电气连接液位专用电缆(Φ7.2mm 电缆),长度根据用户要求定制
接口及壳体材料304/316L不锈钢
外壳防护IP68
安全防爆Ex iaⅡ CT6(本安)
密封圈氟橡胶
传感器膜片不锈钢316L
产品重量约400克

注:①包含非线性、迟滞和重复性

选型参数对照表


型号量程精度输出电气连接特定参数
SUAY270-1m...40m

...600mH₂O

量程可选

4:±0.1%FS
2:±0.25%FS
1:±0.5%FS

A1:4-20m

AV1:0-5V

V3:0-10V

V4:0.5-4.5VD:RS485

V0:定制

N4:IP68 液位专用电缆

N5: IP68 深井增强型专用电缆注:电缆长度根据用户要求定制

E:本安防爆
SUAY27.1.A1.N4(0-200mH₂O)

选型提示:
           1. 被测介质应与产品接触的材料相兼容,
           2. 选型附加功能代号"E” 本安防爆型,须经安全栅供电。
           3. 其它特殊要求,敬请与本公司商洽,并在订单中注明
