地下水水位计

  • 所属分类:液位和压力传感器变送器
  • 产品标签:SUAY20地下水水位计使用MEMS技术为核心的高灵敏度硅压阻感压芯片,是基于流体静力学原理,通过对液体压强的测量转换为液位高度。
产品范围
  • 船舶压载设备                                  污水处理
  • 城市供排水                                     水文检测
  • 江河湖泊                                          水库
  • 石化、电厂等的水位、液位测量

地下水水位计

产品详情

产品特点:

l  全不锈钢结构,测量元件与信号处理电路全部封装在内,带来出色的稳定性

l  可靠的水密封技术,IP68级防护

l  高灵敏度感压元件,可快速准确地测量液位的变化

l  体积小,综合精度高,

l  投入式测量,安装、使用方便

l  小量程可选安装式结构,便于插入式测量,现场可维护



产品性能指标


测量范围

投入式      0-1mH2O...200mH2O(可选绝压)

分体式      0-20mH2O

插入式      0-2mH2O

测量介质

与316不锈钢兼容液体(特殊介质可选防腐蚀型)

静态精度

±0.1%FS       ±0.25%FS        ±0.5%FS

信号输出/供电

4-20mA  0-5V     1-5V  0-10V

12-36VDC(典型24VDC)

0.5-4.5V

5VDC/12-36VDC(典型24VDC)

数字信号输出RS485

5VDC/12-36VDC(典型24VDC)

工作温度

-20~70℃

补偿温度

-10~60℃

贮存温度

-40~100℃

长期稳定性

典型:±0.1%FS/年         最大:±0.2%FS/年

零点温度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

灵敏度温度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

过载能力

2倍满量程压力

有效测量寿命

﹥106压力循环(P:10-90%FS)

响应时间

≤1ms

分辨率

大于10-5(通常受限采集显示设备,理论无限小)

负载电阻

≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)

绝缘电阻

200MΩ,100VDC

安装方式

分体式/插入式:G1/2或DN2法兰安装(其它接口可定制)

电气连接

液位专用电缆(Φ7.2mm聚氯乙烯电缆),长度根据用户要求定制

接口及壳体材料

304/316L不锈钢

外壳防护

IP68

安全防爆

Ex iaⅡ CT5(本安)

密封圈

氟橡胶

传感器膜片

不锈钢316L

产品重量

约500克

注:①包含非线性、迟滞和重复性


选型参数对照表


型号

量程

精度

输出

安装螺纹

电气连接

特定参数

SUAY20

0-1mH2O

...200mH2O量程可选

4:±0.1%FS

2:±0.25%FS

1:±0.5%FS

A1:4-20mA

V1:0-5V

V2:1-5V

V3:0-10V

V4:0.5-4.5V

D:RS485

V0:定制

M3:G1/2

M5:DN20法兰

M0:定制

注:投入式此项不选

N4:IP68液位专用电缆

N5:   IP68深井(高强度)专用电缆

注:电缆长度根据用户要求定制

F:分体式

B:插入式

L:显示

E:本案防爆

SUAY20.2.A1.N4.E





选型提示:

1. 被测介质应与产品接触的材料相兼容。
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5,须经安全栅供电。
3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。

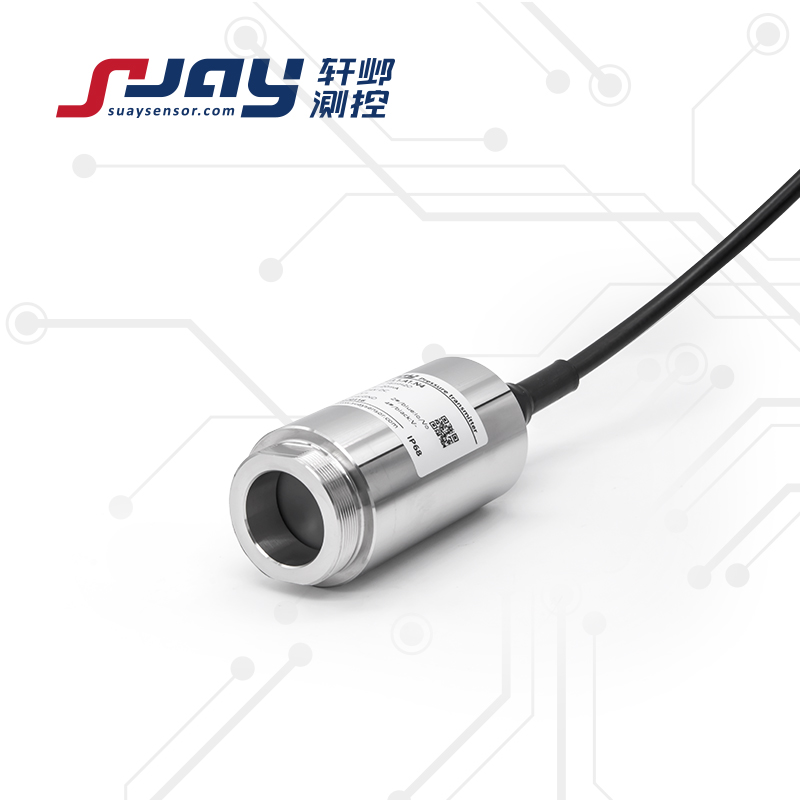

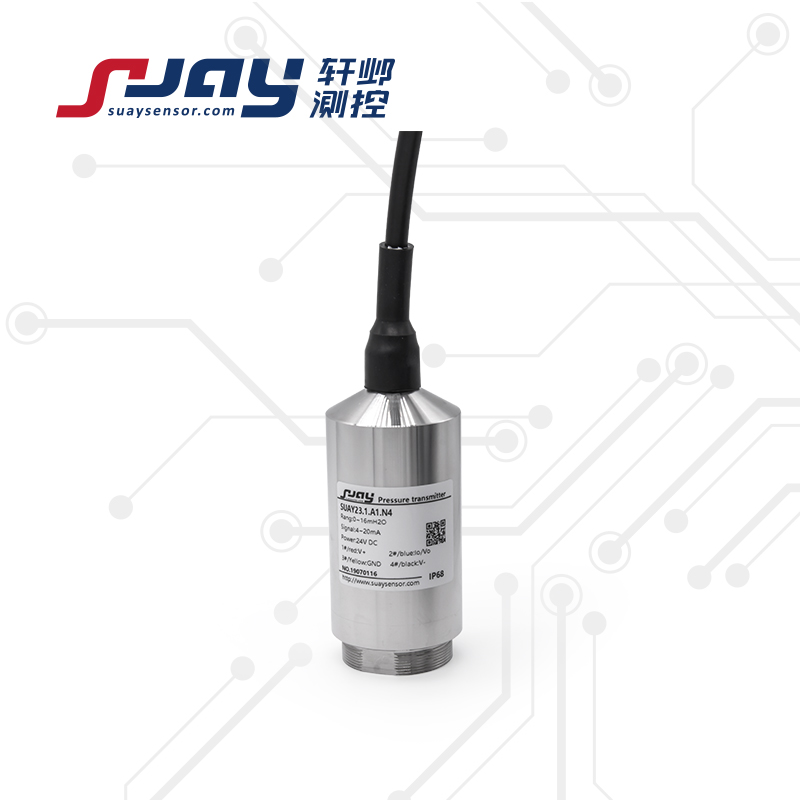

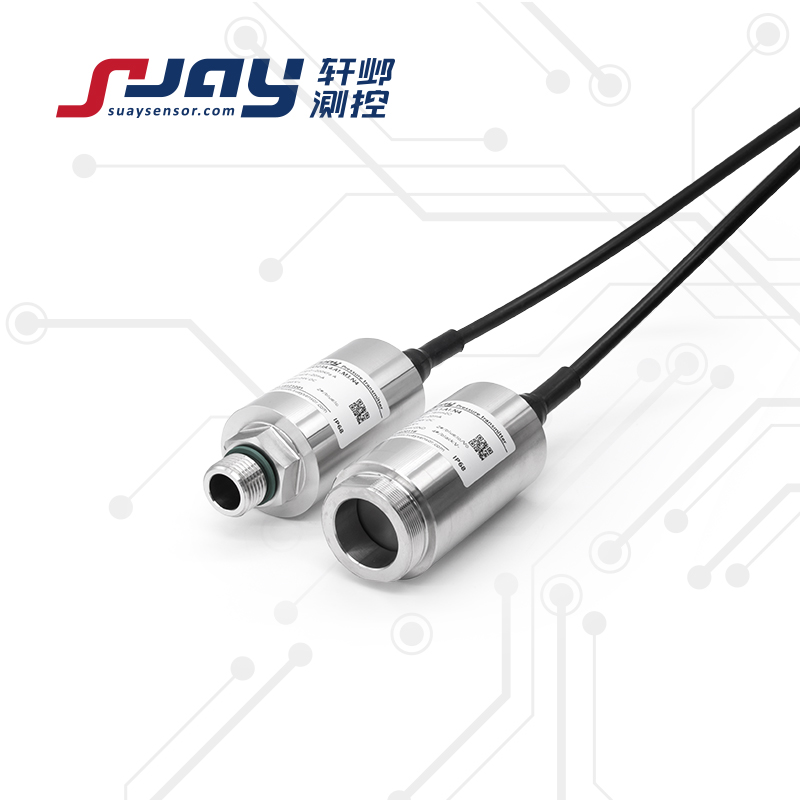

产品展示
