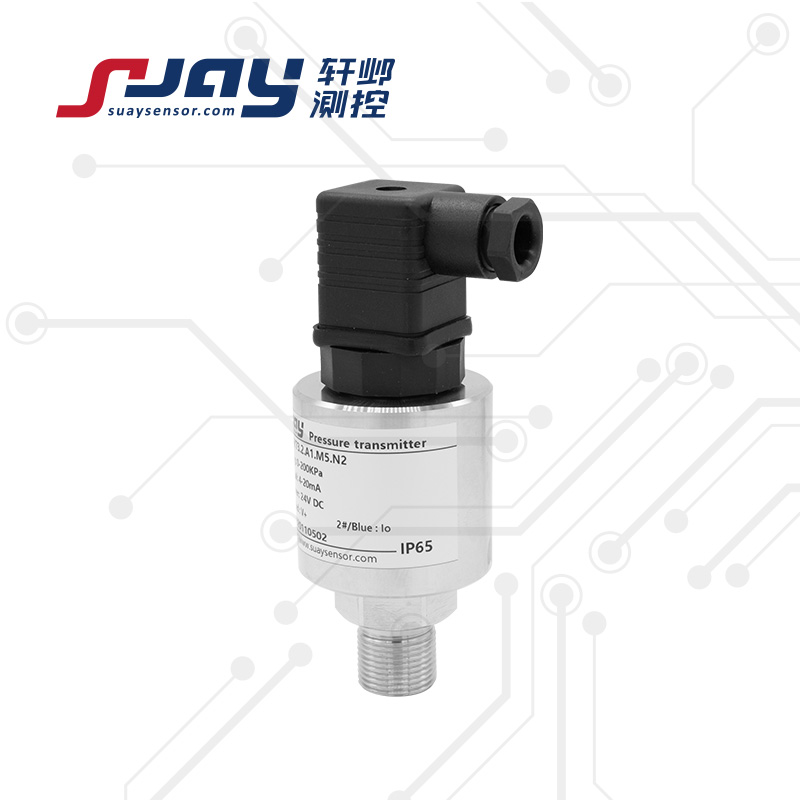

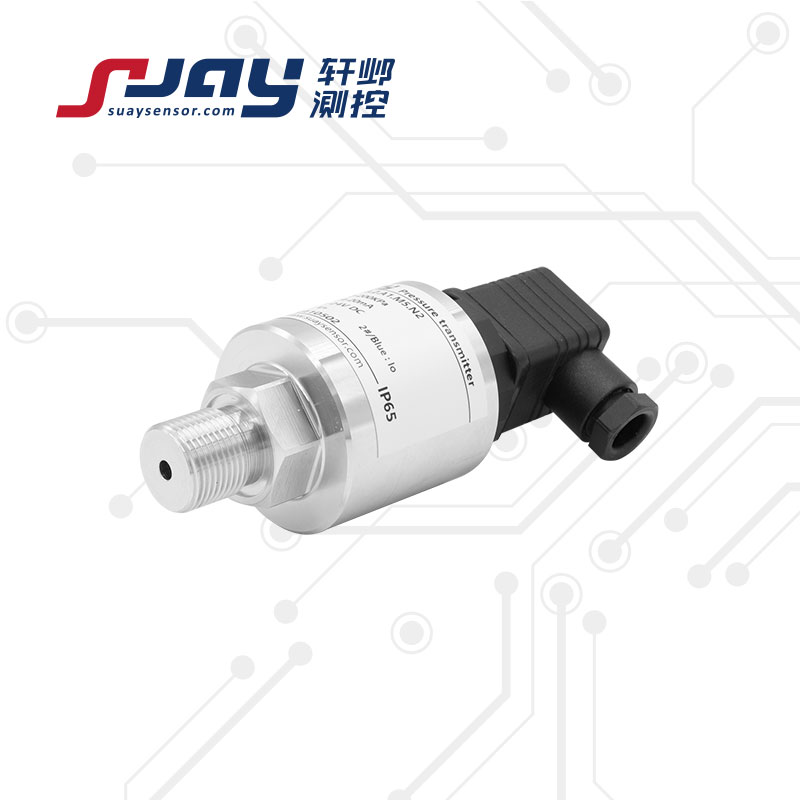

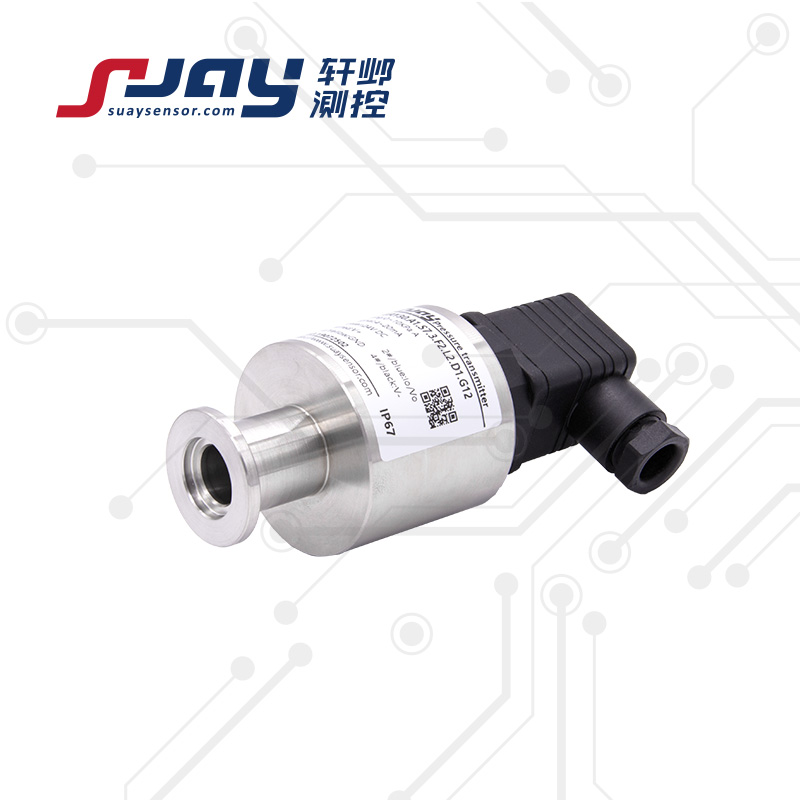

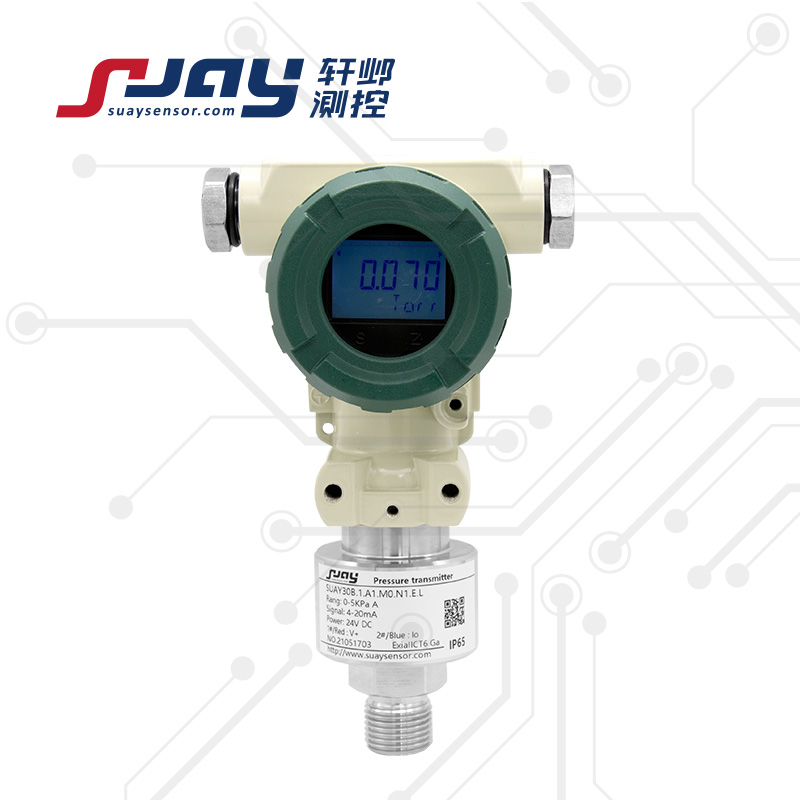

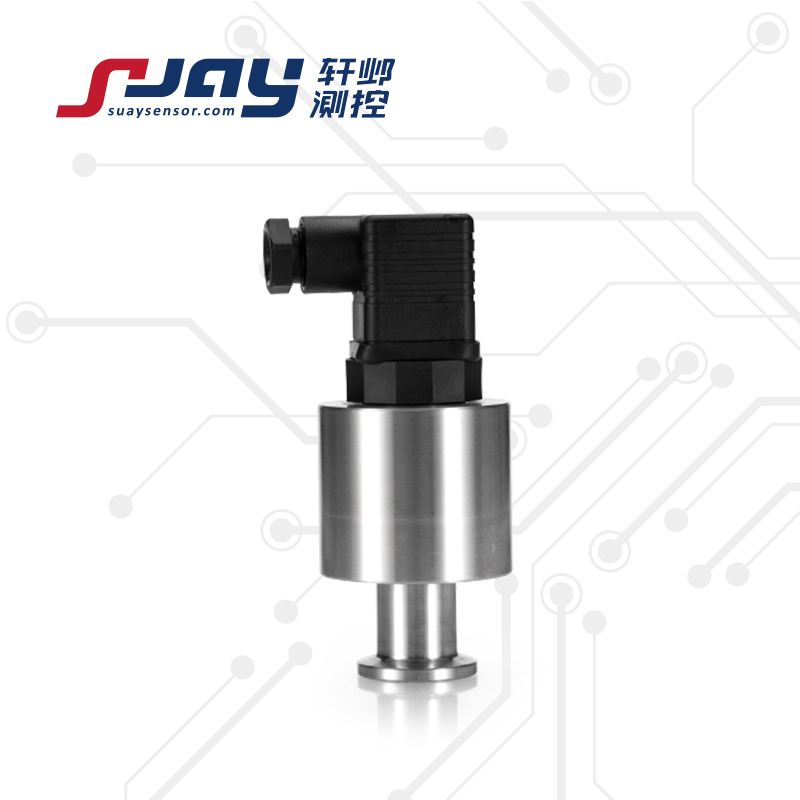

SUAY30真空压力传感器

  • 所属分类:真空类
  • 产品标签:

    SUAY30真空负压传感器、真空传感器、绝压传感器、负压传感器,广泛应用于科研、医疗设备,航空航天,制药,检漏,自动化设备配套等领域。量程范围:0-200Pa,1Kpa,2Kpa,5Kpa,10Kpa,100Kpa,7Mpa。精度0.5%,0.25%,0.1%可选,特殊定制可达0.05%,输出信号多样。

产品范围

真空负压传感器适用于:

  • 科研院校

  • 食品卫生行业

  • 医疗设备

  • 制药行业

  • 航空航天

  • 真空包装

  • 自动化设备配套

  • 检漏设备

SUAY30真空压力传感器

产品详情
       SUAY30真空压力传感器、真空传感器、绝压传感器、负压传感器广泛应用于科研、医疗设备,航空航天,制药,检漏,自动化设备配套等领域。该系列产品可分为负表压变送器SUAY30G (粗真空测量)、绝压变送器SUAY30、高真空度绝压变送器SUAY30A三个子系列。
      负压变送器SUAY30G采用进口MEMS扩散硅传感器,通过量程迁移,配以专用信号处理单元,来实现负压的精准测量,产品性能稳定,使用寿命长,量程可在0~-100KPa间任意选定。
      绝压变送器SUAY30采用德国进口的陶瓷电容压力敏感元件,在不大幅度损失输出信号的情况下可将最小量程迁移至0-1Kpa、2K怕、5Kpa、10KPa,辅以特殊、稳定、高输入阻抗的信号处理模块,使其具有优良的综合测量精度,满足真空测量的需要。
     高真空度绝压变送器SUAY30A选用进口金属薄膜电容、电离规技术,配合高精度的生产标定设备,可将最小量程扩展至200Pa,实现真正的高真空度测量。

     可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。


产品特点:


l  量程覆盖0~200Pa,500Pa,1KPa,2KPa,5KPa,10KPa,100KPa...7MPa。
l  稳定可靠,有效测量精度高,可达±0.05%FS,小量程可达0.1%。
l  敏感元件具有一定的耐腐蚀性能,过载性能突出
l  可提供防爆产品。
l  结构与压力连接多样,可根据用户实际工况特殊设计、定制
l  该产品可提供RS485输出(SUAY自定义协议、MODBUS  RTU、IEEE754浮点数)

产品性能指标:

测量范围

绝 压:0-10KPa...7MPa

高真空度:0.02-200Pa…10KPa

负 压:0~-500KPa…-100KPa

静态精度①±0.1%FS       ±0.25%FS        ±0.5%FS
信号输出/供电4-20mA  0-5V  0-10V   1-5V12-30VDC(典型24VDC)
数字信号输出RS4855V/5-16VDC/24VDC
测量介质与316不锈钢兼容的气体或液体
工作温度-20~85℃
补偿温度-10~70℃
贮存温度-40~100℃
长期稳定性典型:±0.1%FS/年         不超过:±0.2%FS/年
零点温度漂移典型:±0.01%FS/℃       不超过:±0.02%FS/℃
灵敏度温度漂移典型:±0.01%FS/℃       不超过:±0.02%FS/℃
过载能力2倍满量程压力
有效测量寿命﹥10^6压力循环(P:10-90%FS)
抗振动性20g ,(IEC 60068-2-6)
抗冲击性20g,   11mS
响应时间≤1ms
分辨率大于10-5(通常受限采集显示设备,理论无限小)
负载电阻≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
绝缘电阻200MΩ,100VDC
压力接口M20*1.5,G1/4,KF16(典型); G1/2,KF25(可选)
电气连接接插件或直出电缆2m
接口及壳体材料304/316L不锈钢
外壳防护IP65(插头型)           IP67(电缆型)
安全防爆Ex iaⅡ CT6(本安)
密封圈氟橡胶
传感器膜片不锈钢316L
产品重量约450 克
注:①包含非线性、迟滞和重复性
 选型参数对照表

型号量程精度输出安装螺纹电气连接特定参数
SUAY30

-100KPa~0

…10KPa

...7MPa
量程可选

4:±0.1%FS
 2:±0.25%FS
 1:±0.5%FS
A1:4-20mA
 V1:0-5V
 V2:1-5V
 V3:0-10V
 D:RS485
 V0:定制
M1:M20*1.5
M2:G1/4
M6:KF16
可选

M3:G1/2,

M7:KF25

M0:定制

N1:直出2米
 N2:赫斯曼插头
 N3:航空插头

S:抗干扰

L:显示

E:本安防爆

SUAY30.2.A1.M1.N1.E
选型提示
             1. 被测介质应与产品接触的材料相兼容,
             2. 选型附加功能代号"E” 本安防爆型,须经安全栅供电。
             3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
