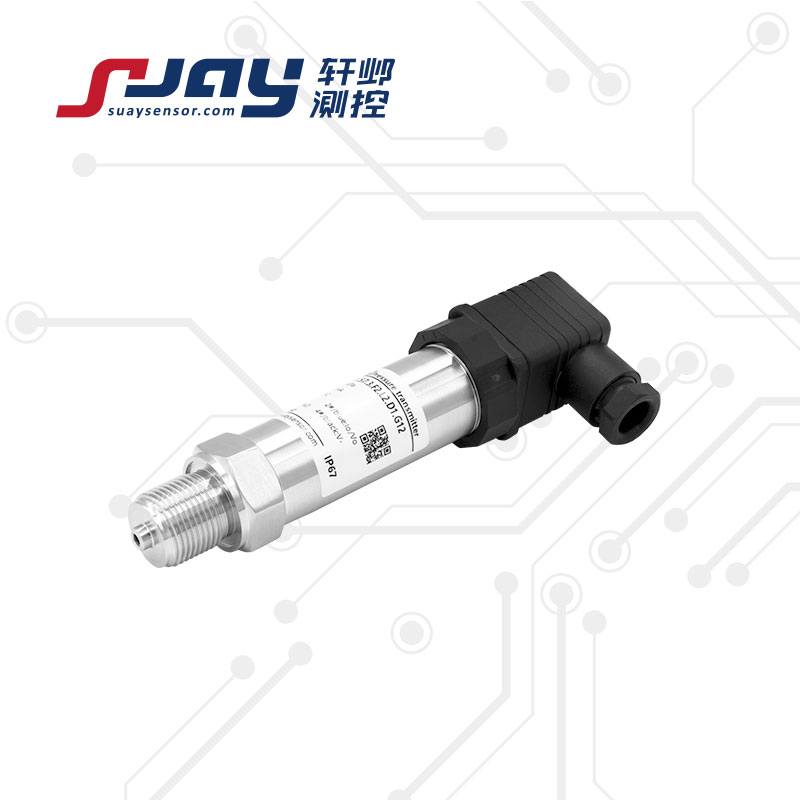

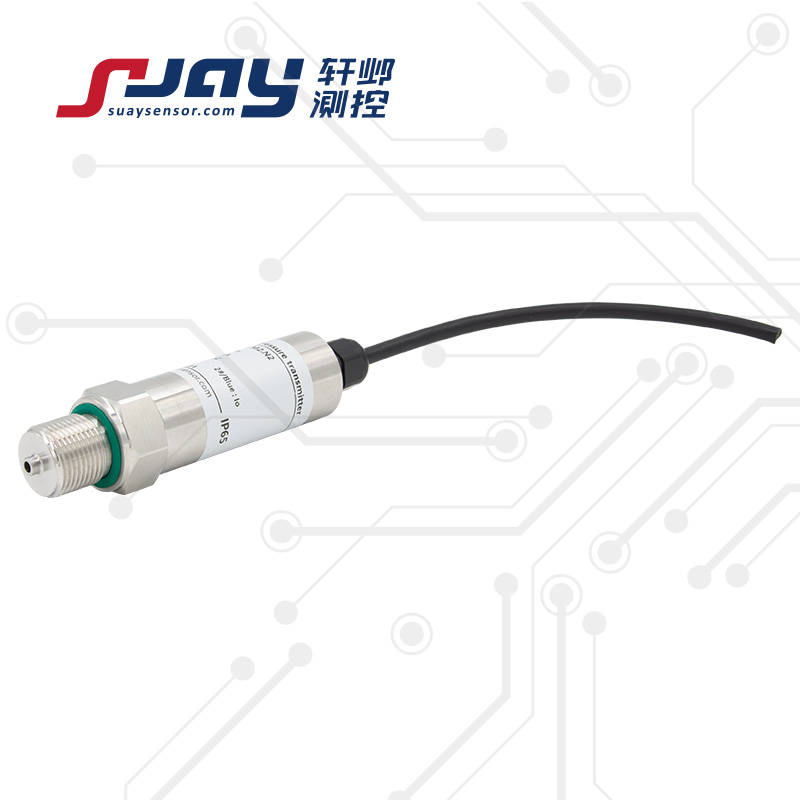

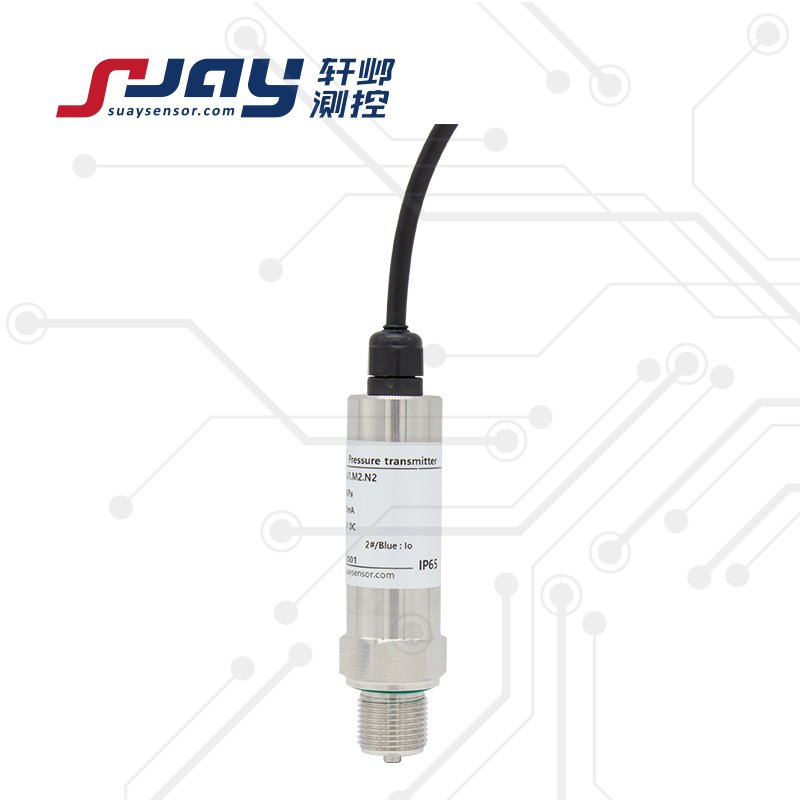

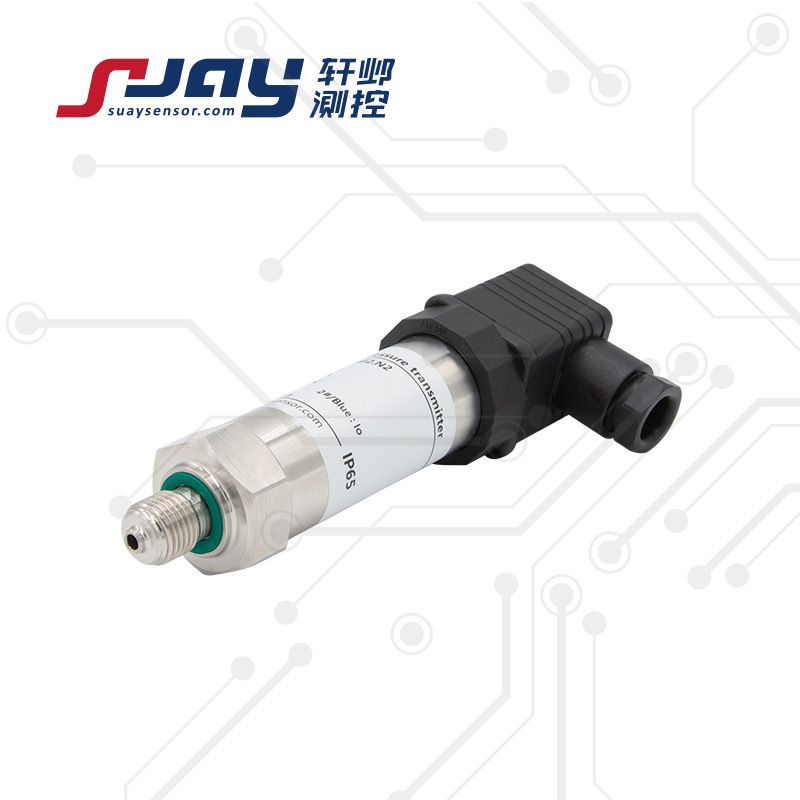

SUAY10通用压力传感器/变送器

  • 所属分类:压力类
  • 产品标签:

    SUAY10压力传感器 压力变送器 通用压力传感器

    坚固的一体化结构的设计,使得SUAY10通用压力传感器/变送器的适用介质更为广泛,可应用于较为复杂的工况环境。产品量程覆盖范围宽,综合性能稳定,输出信号形式多样。其具备的反极性保护和瞬间过压、EMC 等保护装置,大大提高了产品的耐用性。

产品范围
  • 工业自动化测量与控制

  • 环保及水处理系统

  • 设备配套检测

  • 城市供水系统

  • 机械制造业

  • 泵业和压缩机行业

  • 医疗设备

  • 其他液压和气动领域测量

SUAY10通用压力传感器/变送器

产品详情

SUAY10通用型压力变送器采用进口压力传感器和专用信号处理电路,经过严苛的测试流程和先进的生产工艺,充分保证了产品技术的先进性和性能的稳定性。坚固的一体化结构的设计,使得产品的适用介质更为广泛,可应用于较为复杂的工况环境。产品量程覆盖范围宽,综合性能稳定,输出信号形式多样。其具备的反极性保护和瞬间过压、EMC 等保护装置,大大提高了产品的耐用性。广泛应用于工业、民用的液压与气动系统、环保及水处理系统、自动化设备、工程机械、医疗设备等行业。

可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。

SUAY10通用压力传感器的特点:

l  体积小、性价比高。

l  测量范围宽,可从-100KPa至100MPa

l  可加装瞬间过压保护装置、抗干扰设备,精度高、稳定性好

l  全不锈钢结构,适用不同工况环境要求,高可靠性

通用压力变送器的性能指标:

测量范围

-100KPa~0-20KPa...1MPa...100MPa(表压、负压、复合压)

测量介质与316不锈钢兼容的气体或液体
静态精度①±0.15%FS       ±0.25%FS        ±0.5%FS
信号输出/供电4-20mA   0-5V   0-10V  1-5V    12-30VDC(典型24VDC)
0.5-4.5V5VDC
mV信号恒压源/恒流源
工作温度-40~85℃
补偿温度-10~60℃
贮存温度-40~100℃
长期稳定性典型:±0.1%FS/年         不超过±0.2%FS/年
零点温度漂移典型:±0.02%FS/℃       不超过±0.05%FS/℃
灵敏度温度漂移典型:±0.02%FS/℃       不超过±0.05%FS/℃
过载能力2倍满量程压力或最大 110MPa(取最小值)
有效测量寿命10^6压力循环(P:10-90%FS)
抗振动性20g ,(IEC 60068-2-6)
抗冲击性20g ,  11mS
响应时间≤1ms
分辨率大于10-5(通常受限采集显示设备,理论无限小)
负载电阻≤(U-12)/0.02 Ω(电流输出);        >100KΩ(电压输出)
绝缘电阻100MΩ,100VDC
压力接口M20*1.5, G1/4 (典型)      G1/2,NPT1/4(可选)
电气连接接插件或直出电缆2m
接口及壳体材料304/316L不锈钢
外壳防护IP65(插头型)           IP67(电缆型)
安全防爆Ex iaⅡ CT6(本安)
密封圈氟橡胶
传感器膜片不锈钢316L
产品重量约200克

注:①包含非线性、迟滞和重复性
选型参数对照表

型号量程精度输出安装螺纹电气连接特定参数
SUAY10-100KPa~0
...20KPa
...100MPa
量程可选
3:±0.15%FS
2:±0.25%FS
1:±0.5%FS
A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
V4:0.5-4.5V
V9:mV信号
V0:定制
M1:M20*1.5
M2:G1/4
可选:

M3:G1/2

M4:NPT1/4

M0:定制

N1:直出2米
N2:赫斯曼插头
N3:航空插头

S:抗干扰

L:显示

E:本安防爆

P:平膜型


SUAY10.2.A1.M1.N1.E

外形尺寸及过程连接图
2024年免费资料大全
2024年免费资料大全

选型提示:
                 1. 被测介质应与产品接触的材料相兼容,
                 2. 选型附加功能代号"E” 本安防爆型,须经安全栅供电。
                 3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
