SUAY16智能压力变送器

  • 所属分类:压力类
  • 产品标签:

     SUAY16智能压力变送器采用德国进口高精密压力感测核心,24bitΣ-Δ模拟前端,32bit精密低功耗处理器,出色的50 Hz/60 Hz同步噪声抑制,辅以合理、优异的算法,外部一键式 ”线与”调整功能,过压保护、EMI抗噪,宽广的量程范围,一体化不锈钢结构,在保证高防护级别的前提下,使该系列产品具备优良的综合精度与本质安全防爆性能。可选电流、电压、带HART协议电流输出。

产品范围
  • 高精度数字压力校验仪

  • 水利水电行业

  • 能源及水处理系统

  • 电力化工

  • 自动化设备配套

  • 科研院校

  • 生产领域的标准压力检测

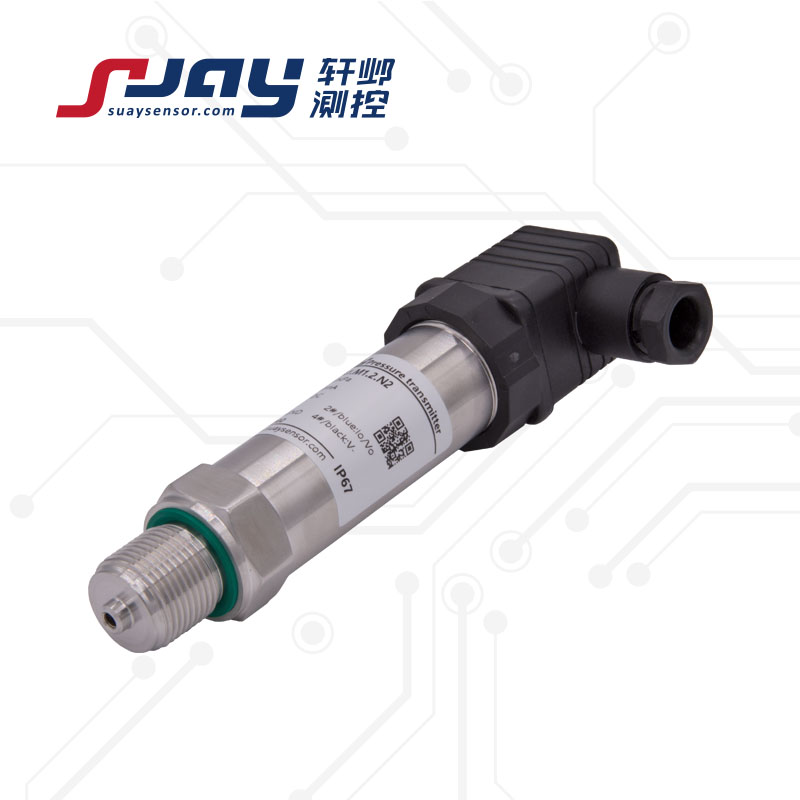

SUAY16智能压力变送器

产品详情

SUAY16智能压力变送器采用德国进口高精密压力感测核心,24bitΣ-Δ模拟前端,32bit精密低功耗处理器,出色的50 Hz/60 Hz同步噪声抑制,辅以合理、优异的算法,外部一键式 ”线与”调整功能,过压保护、EMI抗噪,宽广的量程范围,一体化不锈钢结构,在保证高防护级别的前提下,使该系列产品具备优良的综合精度与本质安全防爆性能。可选电流、电压、带HART协议电流输出。该系列产品广泛应用于自动化设备配套、对测量精度要求较高的测压工况、科研院校、航空航天、电力化工、水文地质、医疗环保等生产领域,实现对流体压力和液位的高精度测量。

可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。

产品特点:


l  50 Hz/60 Hz同步噪声抑制

l  智能补偿,精度高、体积小、测量范围宽;

l  产品结构小巧,加装瞬间过压保护装置、EMC模块,

l  可外部一键式调整零位和满量程(斜率),且防护等级可达到IP67,满足复杂工况的压力测量

产品性能指标

测量范围-100KPa-0-10KPa...1MPa...100MPa(表压、负压、复合压)
测量介质与316不锈钢兼容的气体或液体
静态精度①±0.05%FS     ±0.075%FS    ±0.1%FS    ±0.25%FS    ±0.5%FS
信号输出4-20mA  4-20mA /HART  0-5V   0-10V  1-5V
供电电源12-30VDC(典型24VDC)
工作温度-40~85℃
补偿温度-20~70℃
贮存温度-40~100℃
长期稳定性典型:±0.1%FS/年         不超过:±0.2%FS/年
零点温度漂移典型:±0.01%FS/℃       不超过:±0.015%FS/℃
灵敏度温度漂移典型:±0.01%FS/℃       不超过:±0.015%FS/℃
过载能力1.5-2倍满量程压力
有效测量寿命﹥10^6压力循环(P:10-90%FS)
抗振动性20g (IEC 60068-2-6)
抗冲击性20g ,  11mS
分辨率1/60000
负载电阻≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
绝缘电阻100MΩ,100VDC
压力接口M20*1.5, G1/4 (典型)      G1/2,NPT1/4(可选)
电气连接接插件或直出电缆2m
接口及壳体材料304/316L不锈钢
外壳防护IP65(插头型)           IP67(电缆型)
安全防爆Ex iaⅡ CT6(本安)
密封圈氟橡胶
传感器膜片不锈钢316L
产品重量约200克


注:①包含非线性、迟滞和重复性
选型参数对照表

型号量程精度输出安装螺纹电气连接特定参数
SUAY16-100KPa~0
...10KPa
...100MPa
量程可选
6:±0.05%FS
5:±0.075%FS
4:±0.1%FS
2:±0.25%FS
1:±0.5%FS
A1:4-20mA
A2:4-20mA/HART
V1:0-5V
V2:1-5V
V3:0-10V
V0:定制


M1:M20*1.5
M2:G1/4
可选:
M3:G1/2 M4:NPT1/4
M0:定制


N1:直出2米
N2:赫斯曼插头
N3:航空插头
E:本案防爆

SUAY16.2.A1.M1.N1(0-1MPa)

选型提示:
          1. 被测介质应与产品接触的材料相兼容,
            2. 选型附加功能代号"E” 本安防爆型,须经安全栅供电。
            3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
