测量爆炸冲击波的压力传感器

  • 所属分类:高频动态压力传感器变送器
  • 产品标签:测量爆炸冲击波的压力传感器。在化学爆炸或兵器试验爆炸现场,由于爆炸时间短,爆炸压力急速上升下降,所以对传感器要求,能够反应爆炸压力的传感器的上升时间和下降时间能够足够快。SUAY50高频压力传感器,上升时间可以达到几微秒,响应频率200KHz,可以完整真实的再现爆炸冲击波压力的变化过程。由于爆炸现场的测量需要,我公司可根据用户需要,设计定制传感器的外形。
产品范围
化学爆炸
兵器爆炸试验
科研脉动压力试验
往复泵动态压力测量

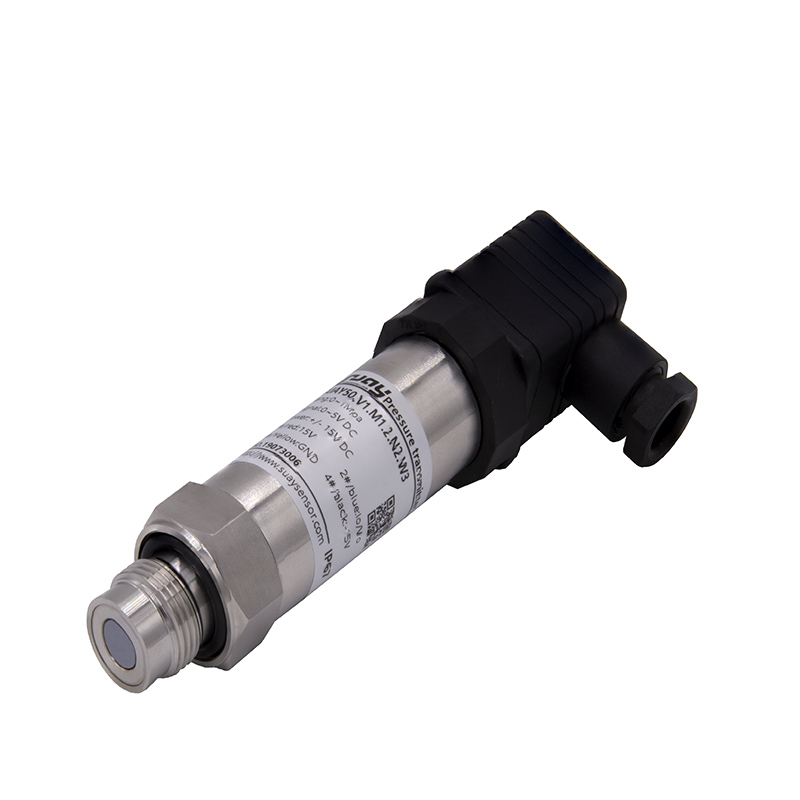

测量爆炸冲击波的压力传感器

产品详情
测量范围 -100KPa~0-10KPa...1MPa...100MPa
测量介质 与316不锈钢兼容的气体或液体
静态精度 ±0.1%FS       ±0.25%FS        ±0.5%FS
固有频率 180KHz-500KHz       500KHz-1MHz        1MHz-2MHz
变送器带宽 0-1KHz...3 KHz          0-20 KHz                0-200 KHz
上升时间 0-60uS                      0-1uS...3uS             0-0.2uS...1uS
信号输出/供电


0-5V  0-10V ±15VDC(典型)
4-20mA  0-5V  0-10V  1-5V 12-36VDC(典型24VDC)
mV信号 恒压源/恒流源
工作温度 -40~85℃       特殊使用可达1200℃
补偿温度 -10~60℃
贮存温度 -40~100℃
长期稳定性 典型:±0.1%FS/年        最大:±0.2%FS/年
零点温度漂移 典型:±0.02%FS/℃       最大:±0.05%FS/℃
灵敏度温度漂移 典型:±0.02%FS/℃       最大:±0.05%FS/℃
过载能力 2倍满量程压力或最大110MPa(取最小值)
有效测量寿命 ﹥106压力循环(P:10-90%FS)
分辨率 大于10-5(通常受限采集显示设备,理论无限小)
抗振动性 20g,(IEC 60068-2-6)
抗冲击性 20g, 11mS
负载电阻 ≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
绝缘电阻 200MΩ,100VDC
压力接口 M20*1.5   G1/2 (典型);     G1/4(可选)
电气连接 接插件或直出电缆2m
接口及壳体材料 304/316L不锈钢
外壳防护 插头型(IP65)           电缆型(IP67)
安全防爆 Ex iaⅡ CT6(本安)
密封圈 氟橡胶
传感器膜片 硅/单晶硅/316L
产品重量 约200克

产品展示
