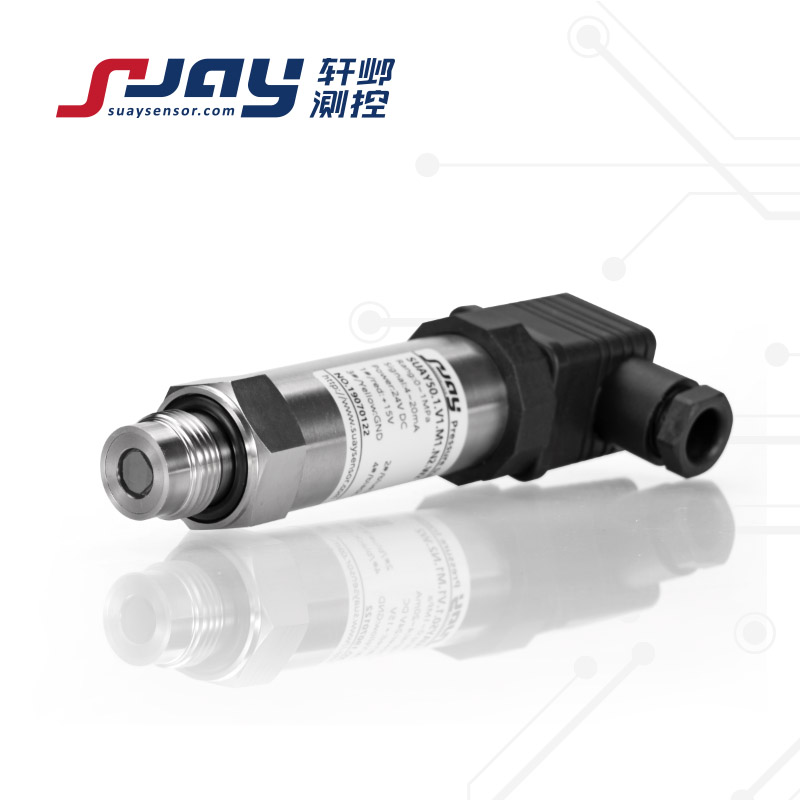

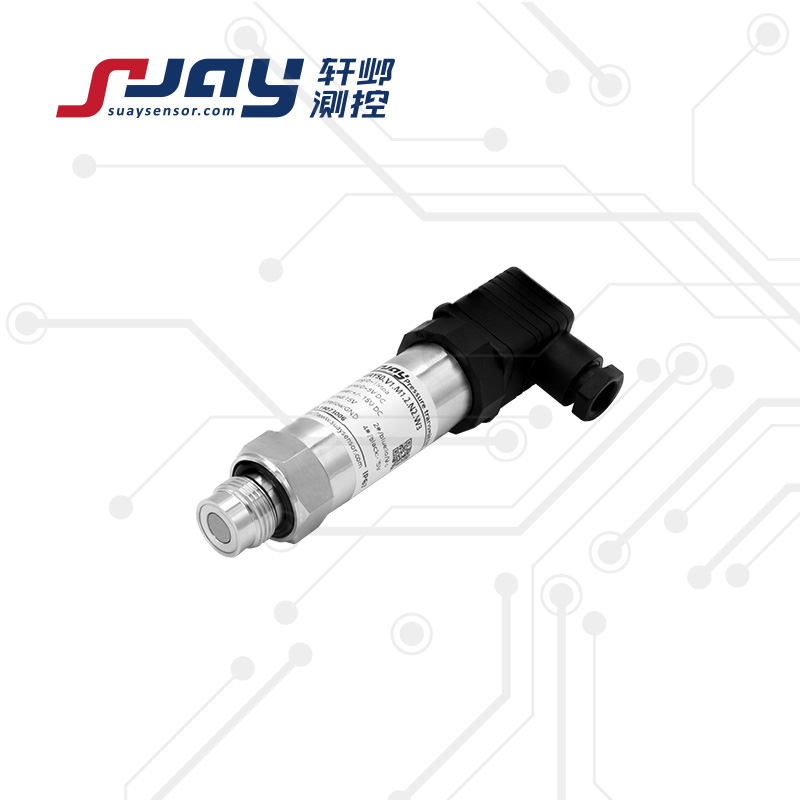

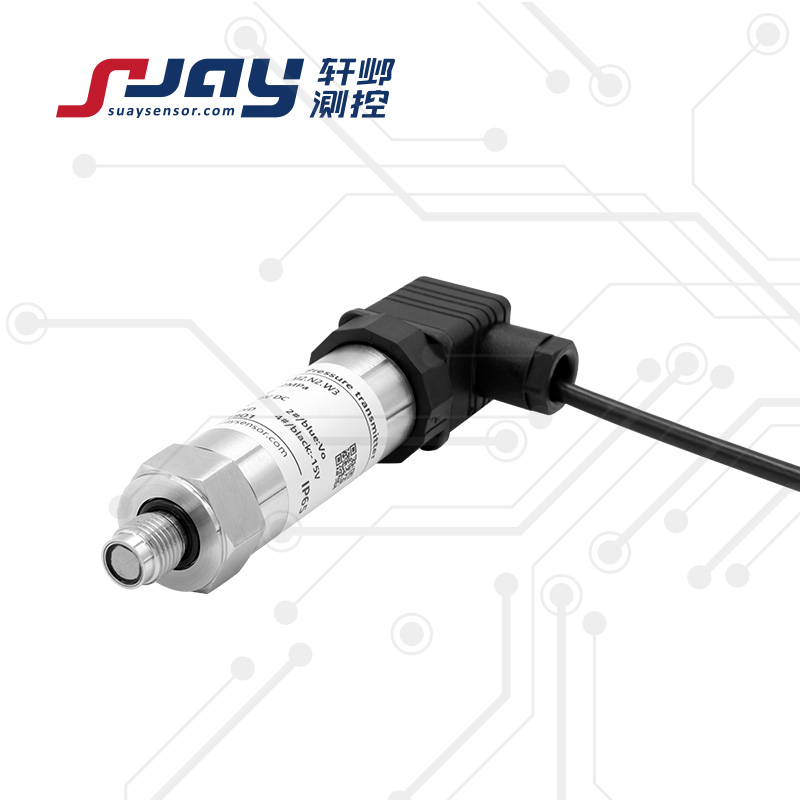

SUAY50高频动态压力传感器变送器

  • 所属分类:高频、微型类
  • 产品标签:

    SUAY50 高频压力传感器、高频动态压力变送器是采用德国进口高固有频率的压敏元件,高性能、宽频带的信号处理电路,传感器固有频率可达1-2MHz,可测量带宽0-200KHz范围内的高频压力变化,压力量程从-100KPa~0~10Kpa...100MPa,根据用户需要标定量程,小尺寸的感压核心,从而使得传感器具有极高的固有频率、宽广优良的带宽,以及亚微秒的上升时间(极为陡峭的上升沿)、干净的幅频特性曲线,配合SUAY高输入阻抗、低输出阻抗、低噪声、高频响信号处理电路,满足动态测压的需要。

产品范围
  • 燃气爆破实验

  • 化爆实验

  • 水下兵器爆破

  • 瞬间冲击压力检测

  • 风洞测压实验

  • 动态往复压力检测

  • 路桥缩模试验

  • 液压动力机械实验

  • 轨道交通模拟实验压力检测

SUAY50高频动态压力传感器变送器

产品详情
 SUAY50 高频压力传感器是采用德国微机械加工技术,利用硅优良的杨氏弹性模量力学特性,低阻抗,小尺寸的感压核心,从而使得压力传感器具有极高的固有频率、宽广优良的带宽,以及亚微妙的上升时间(极为陡峭的上升沿)、干净的幅频特性曲线,高频压力传感器适合应用于军事工程、化爆实验、石油勘采与试井、材料力学、土木工程学、岩土力学、液压动力机械试验、缩模试验、轨道交通等科学实验和生产实践中,得到不失真且快速变化的动态压力波形与有效压力值,配合SUAY高输入阻抗、低输出阻抗、低噪声、高频响信号处理电路,满足动态测压的需要。



可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。


产品特点

  • 高固有频率,宽广的通频带

  • uS级的上升时间,陡峭的上升沿

  • 干净的幅频特性曲线

  • 先进、稳定的处理电路,抗干扰性能优良



产品性能指标

测量范围-100KPa~0-10KPa...1MPa...100MPa
测量介质与316不锈钢兼容的气体或液体
静态精度①±0.1%FS       ±0.25%FS        ±0.5%FS
固有频率180KHz-500KHz       500KHz-1MHz        1MHz-2MHz
变送器带宽0-1KHz...3 KHz          0-20 KHz                0-200 KHz
上升时间0-60...100uS              0-1...10uS               0-0.2...5uS
信号输出/供电



0-5V  0-10V±15VDC(典型)
4-20mA  0-5V  0-10V  1-5V12-30VDC(典型24VDC)
mV信号恒压源/恒流源
工作温度-40~85℃       特殊使用可达1200℃
补偿温度-10~60℃
贮存温度-40~100℃
长期稳定性典型:±0.1%FS/年         不超过:±0.2%FS/年
零点温度漂移典型:±0.02%FS/℃       不超过:±0.05%FS/℃
灵敏度温度漂移典型:±0.02%FS/℃       不超过:±0.05%FS/℃
过载能力1.5~2倍满量程压力
有效测量寿命﹥10^6压力循环(P:10-90%FS)
分辨率大于10-5(通常受限采集显示设备,理论无限小)
抗振动性10g, <2KHz
抗冲击性50~100 g,10mS
负载电阻≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
绝缘电阻200MΩ,100VDC
压力接口M20*1.5(典型);     G1/4(可选)
电气连接接插件或直出电缆2m
接口及壳体材料304/316L不锈钢
外壳防护插头型(IP65)           电缆型(IP67)
安全防爆Ex iaⅡ CT6(本安)
密封圈氟橡胶
产品重量约200克
注:①包含非线性、迟滞和重复性
选型参数对照表

型号量程精度输出安装螺纹电气连接特定参数
SUAY50-100KPa~0
...10KPa
...100MPa
量程可选
4:±0.1%FS
2:±0.25%FS
1:±0.5%FS
A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
V0:定制
M1:M20*1.5
M2:G1/4
可选:
M3:G1/2
M0:定制

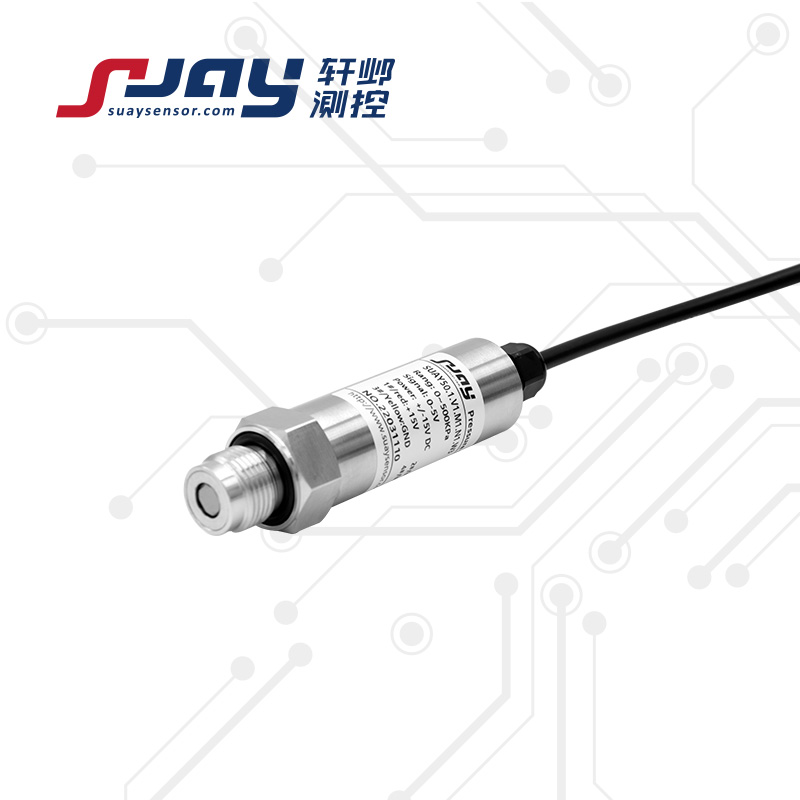

N1:直出2米

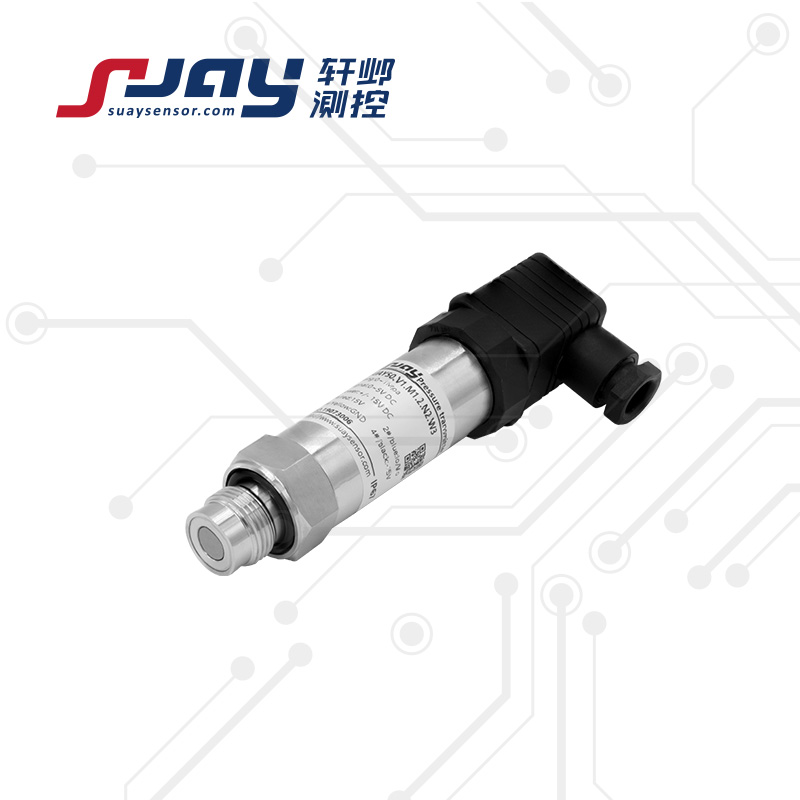

N2:赫斯曼插头
N3:航空插头
W1:0-1...3KHz
W2:0-20KHz
W3:0-200KHz
E:本安防爆
SUAY50.2.V1.M1.N1.W2.E(0-1MPa)
选型提示:
             1. 被测介质应与产品接触的材料相兼容,
             2. 选型附加功能代号"E” 本安防爆型,须经安全栅供电。
             3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
