抗冲击压力传感器

  • 所属分类:矿用压力传感器变送器
  • 产品标签:SUAY75抗冲击压力传感器采用感压膜片坚固的溅射薄膜压力传感器作为核心,结合不锈钢外壳结构,内置智能信号调理模块,EMC/EMI、内部防潮、防震动处理,高强度的引出电缆,为油田钻井、矿井等生产过程中出现的粘稠、易堵塞介质、振动等特殊恶劣的工况提供了更好的解决方案,在油田、矿井、深井测量中取得了极佳的应用效果。
产品范围
  • 石油化工
  • 深井勘探
  • 电厂电站
  • 建筑工程
  • 井下仪器
  • 航空航天
  • 制药业
  • 各科研院所的实验室设备

抗冲击压力传感器

产品详情

SUAY75抗冲击压力传感器采用感压膜片坚固的溅射薄膜压力传感器作为核心,结合不锈钢外壳结构,内置智能信号调理模块,EMC/EMI、内部防潮、防震动处理,高强度的引出电缆,为油田钻井、矿井等生产过程中出现的粘稠、易堵塞介质、振动等特殊恶劣的工况提供了更好的解决方案,在油田、矿井、深井测量中取得了极佳的应用效果。

可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。


产品特点:

l  抗冲击、振动,结构可靠

l  可承受高温、高压、复杂的工作环境

l  该产品可提供RS485输出(SUAY自定义协议、MODBUS、浮点数)


产品性能指标:


测量范围

-100KPa-0-10KPa...1MPa...260MPa

测量介质

与316不锈钢兼容的气体/液体/粘稠介质

静态精度①

±0.1%FS       ±0.25%FS        ±0.5%FS

信号输出/供电

4-20mA  1-5V    0-5V  0-10V

12-36VDC(典型24VDC)

0.5-4.5V

5VDC/12-36VDC(典型24VDC)

数字信号输出RS485

5VDC/5-16VDC/24VDC

工作温度

-40~125℃

补偿温度

-20~80℃

贮存温度

-40~100℃

抗振动性

±20g   (IEC 60068-2-6)

抗冲击性

100g,11mS

长期稳定性

典型:±0.1%FS/年        最大:±0.2%FS/年

零点温度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

灵敏度温度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

过载能力

2倍满量程压力或最大110MPa(取最小值)

有效测量寿命

﹥106压力循环(P:10-90%FS)

响应时间

≤2   ms

分辨率

大于10-5(通常受限采集显示设备,理论无限小)

负载电阻

≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)

绝缘电阻

200MΩ,100VDC

压力接口

M20*1.5   G1/4 (典型);   G1/2  NPT1/4(可选)

电气连接

接插件或直出电缆2m

接口及壳体材料

304/316L不锈钢

外壳防护

IP65(插头型)           IP67(电缆型)

安全防爆

Ex iaⅡ   CT5(本安)

密封圈

氟橡胶

传感器膜片

不锈钢316L

产品重量

约200克

注:①包含非线性、迟滞和重复性


选型参数对照表:


型号

量程

精度

输出

安装螺纹

电气连接

特定参数

SUAY75

-100KPa~0

...10KPa

...260MPa

量程可选

4:±0.1%FS

2:±0.25%FS

1:±0.5%FS

A1:4-20mA

V1:0-5V

V2:1-5V

V3:0-10V

V4:0.5-4.5V

D:RS485

V0:定制

M1:M20*1.5

M2:G1/4

可选:

M3:G1/2   M4:NPT1/4

M0:定制

N1:直出2米

N2:赫斯曼

     插头

N3:航空插头

L:显示

P:平膜型

E:本案防爆

SUAY75.1.A1.M1.N1.E



选型提示:

1. 被测介质应与产品接触的材料相兼容,
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5,须经安全栅供电。
3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。

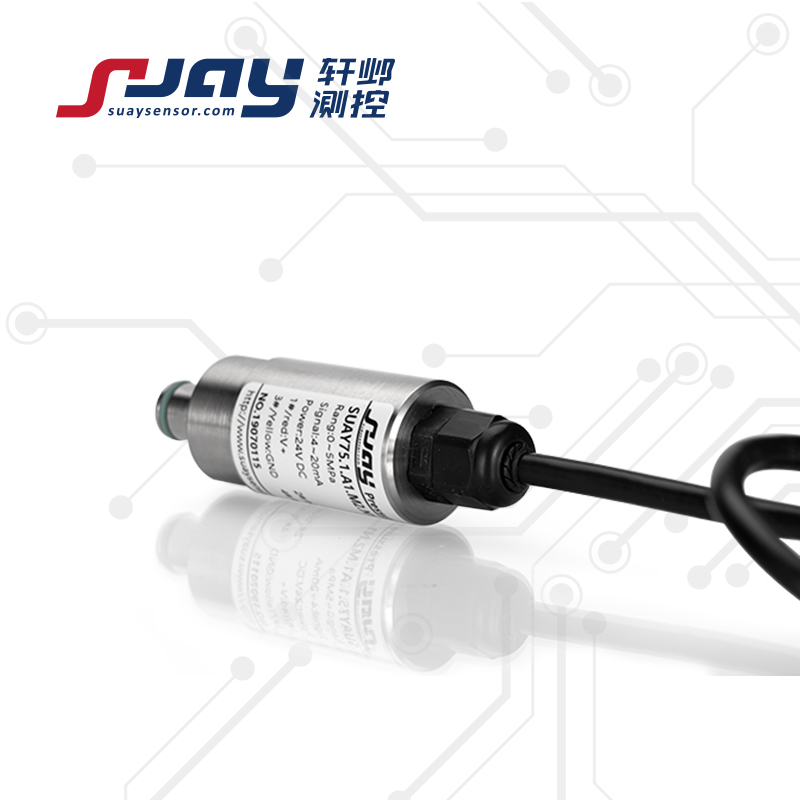

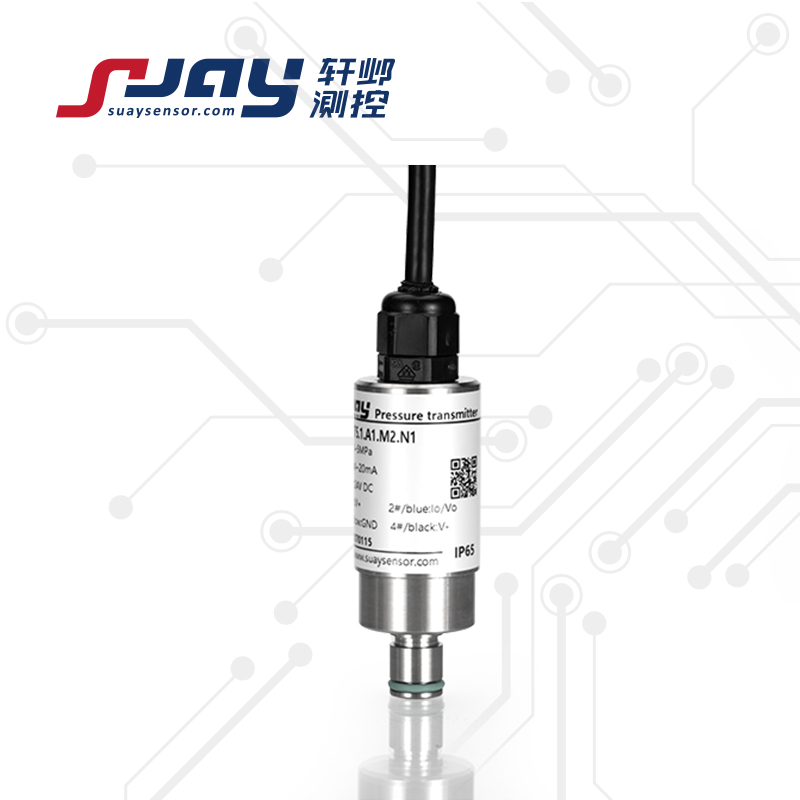

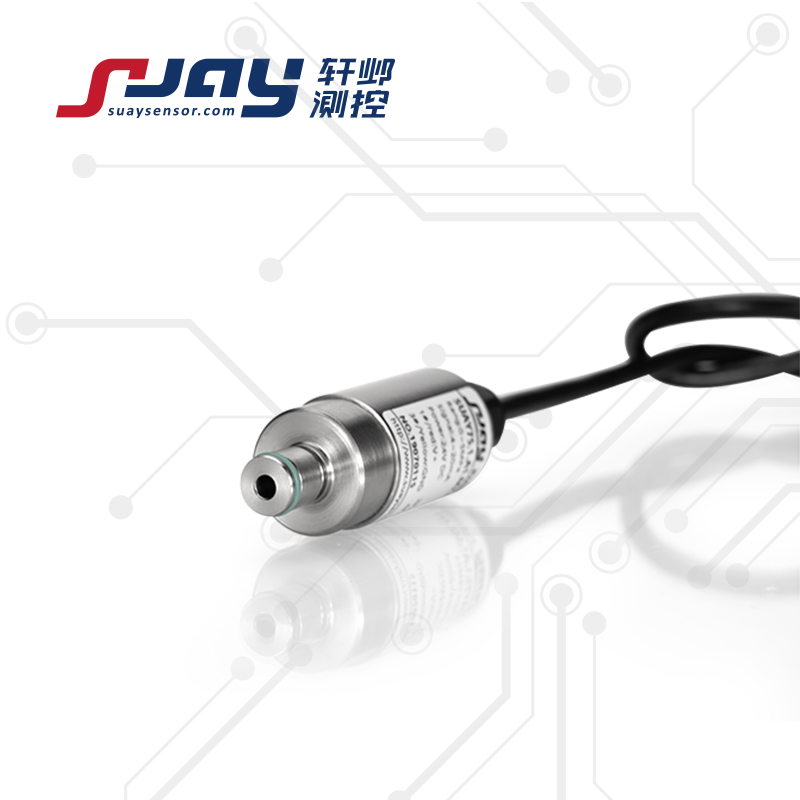

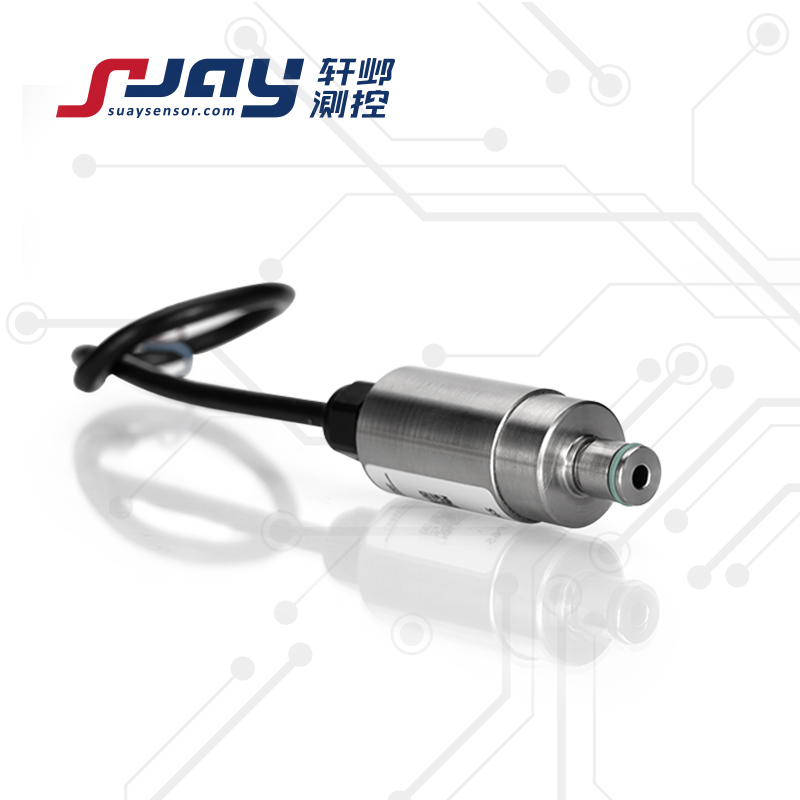

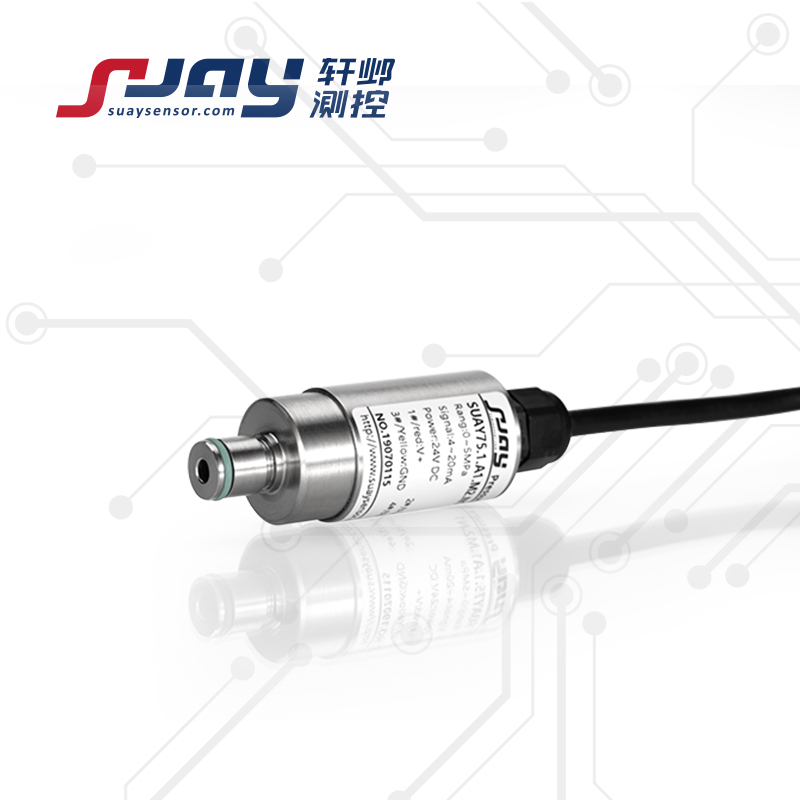

产品展示
