温压一体测量

  • 所属分类:温压一体式压力传感器变送器
  • 产品标签:SUAY18温压一体测量选用进口MEMS硅压阻式传感器作为测压敏感元件,选用进口铂电阻作为测温敏感元件,优良的结构设计,兼具精度与稳定的处理电路,使得该系列产品具有可观的综合实用价值。同时输出压力和温度信号,为用户同时测量温度和压力提供了方便
产品范围
  • 工业自动化测量与控制
  • 环保及水处理系统
  • 泵业和压缩机行业
  • 电力、冶金
  • 设备配套检测
  • 机械制造业
  • 医疗设备
  • 其他液压和气动领域测量

温压一体测量

产品详情
 SUAY18温压一体测量选用进口MEMS硅压阻式传感器作为测压敏感元件,选用进口铂电阻作为测温敏感元件,优良的结构设计,兼具精度与稳定的处理电路,使得该系列产品具有可观的综合实用价值。同时输出压力和温度信号,为用户同时测量温度和压力提供了方便。该产品性能稳定,质量可靠,易于安装,结构多样,量程范围宽,输出信号形式多样,广泛应用于生产、设备配套、科研实验、石油、化工、建材、冶金、环保等领域,实现同时对流体压力、温度的高精度测量。
可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。


产品特点:


l  压力、温度同时测量,保证测量的同步性,
l  同时获得两个参量,节省空间,性价比高,增大系统的可靠性
l  一体式结构,坚固耐用
l  可靠的保护,有效保证测量有效精度不受外界影响

产品性能指标


压力测量范围 -100KPa~0-10KPa...1MPa...100MPa(表压、负压、复合压)
温度测量范围 -20~85℃
静态精度 ±0.1%FS       ±0.25%FS        ±0.5%FS
测温精度 ±1℃
供电电源 12-36VDC(典型24VDC)
压力输出 4-20mA 、0-5V、RS485
温度输出 PT100、4-20mA、0-5V、RS485
工作温度 -40~85℃
补偿温度 -10~60℃
贮存温度 -40~100℃
长期稳定性 典型:±0.1%FS/年         最大:±0.2%FS/年
零点温度漂移 典型:±0.02%FS/℃       最大:±0.04%FS/℃
灵敏度温度漂移 典型:±0.02%FS/℃       最大:±0.04%FS/℃
测量介质 与316不锈钢兼容的气体或液体
过载能力 2倍满量程压力或最大110MPa(取最小值)
有效测量寿命 ﹥106压力循环(P:10-90%FS)
抗振动性 20g ,(IEC 60068-2-6)
抗冲击性 20g ,  11mS
响应时间 ≤1ms
分辨率 大于10-5(通常受限采集显示设备,理论无限小)
负载电阻 ≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
绝缘电阻 200MΩ,100VDC
压力接口 M20*1.5, G1/4 (典型)      G1/2,NPT1/4(可选)
电气连接 接插件或直出电缆2m
接口及壳体材料 304/316L不锈钢
外壳防护 IP65(插头型)           IP67(电缆型)
安全防爆 Ex iaⅡ CT6(本安)
密封圈 氟橡胶
传感器膜片 不锈钢316L
产品重量 约250克
注:①包含压力传感器非线性、迟滞和重复性
选型参数对照表
型号 量程 精度 压力输出 温度输出 安装螺纹 电气连接 特定参数
SUAY18 -100KPa~0
...10KPa
...60MPa
量程可选
4:±0.1%FS
2:±0.25%FS
1:±0.5%FS
A1:4-20mA
V1:0-5V
D:RS485
V0:定制
T1:PT100
T2:4-20mA
T3:0-5V
D:RS485
T4:PT1000(可选)

M1:M20*1.5
M2:G1/4
可选:
M3:G1/2 M4:NPT1/4
M0:定制
N1:直出2米
N2:赫斯曼插头
N3:航空插头
S:抗干扰
L:显示
E:本案防爆
P:平膜型
SUAY18.2.A1.T1.M1.N1.E

选型提示:

1. 被测介质应与产品接触的材料相兼容。
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5,须经安全栅供电。
3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。

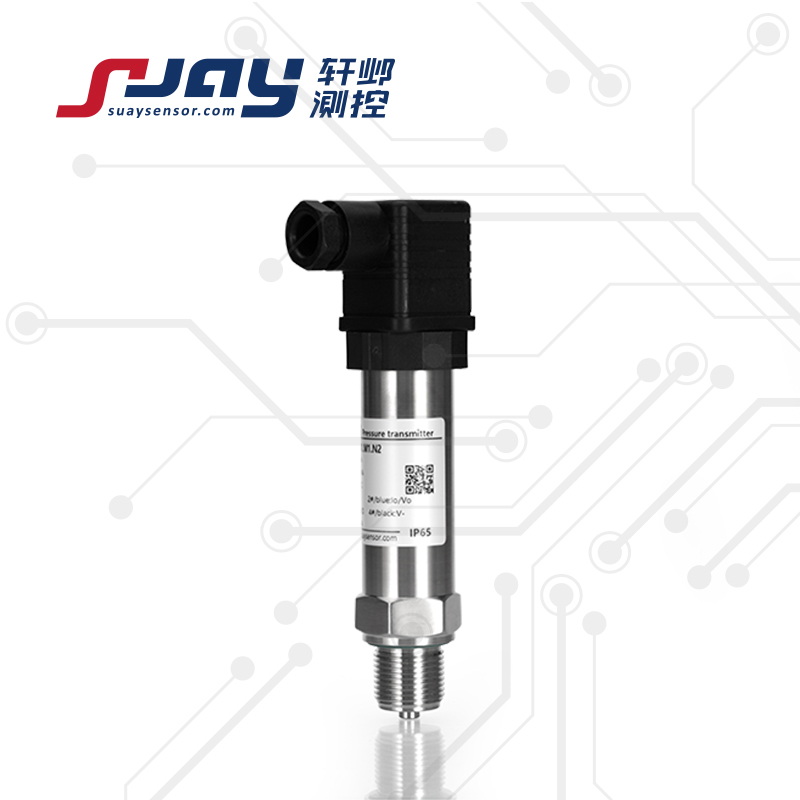

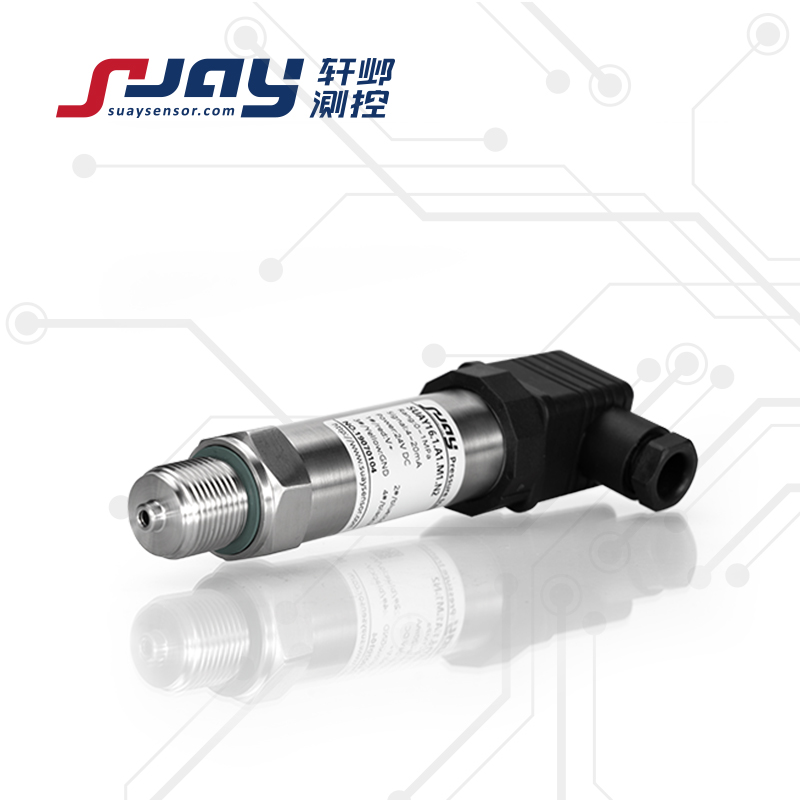

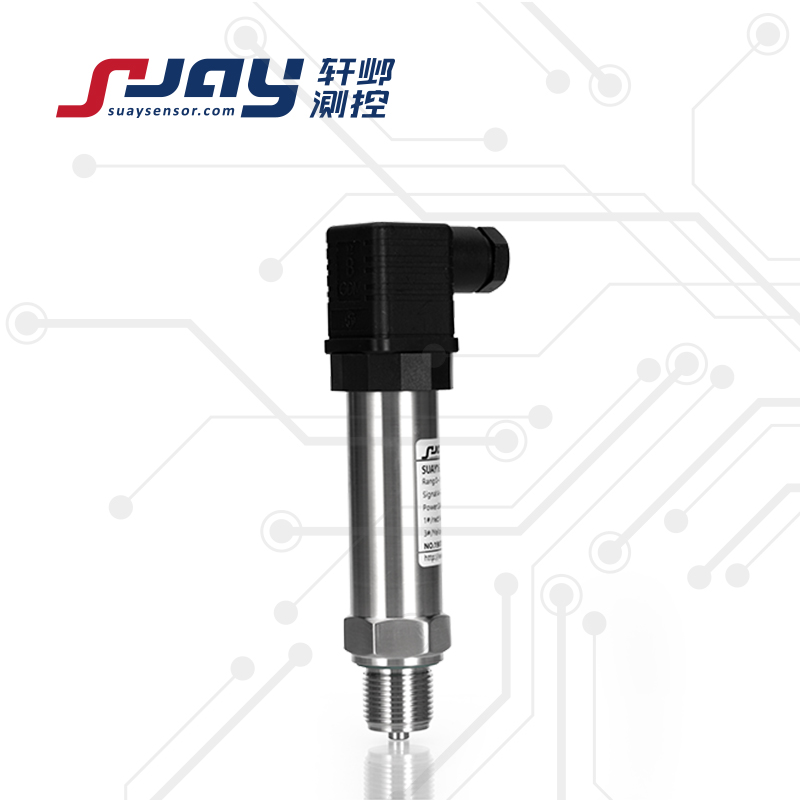

产品展示
