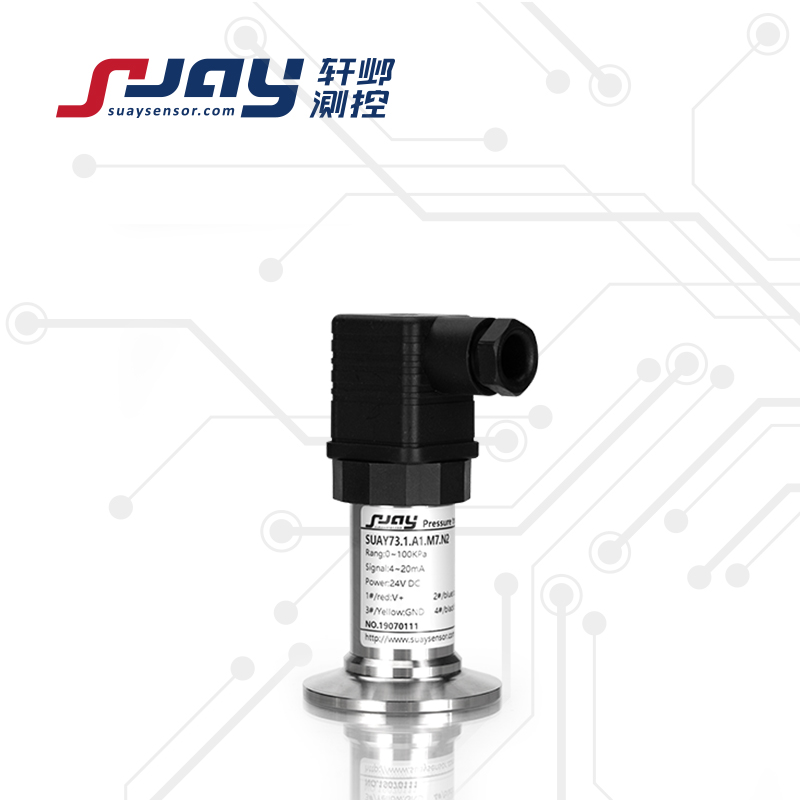

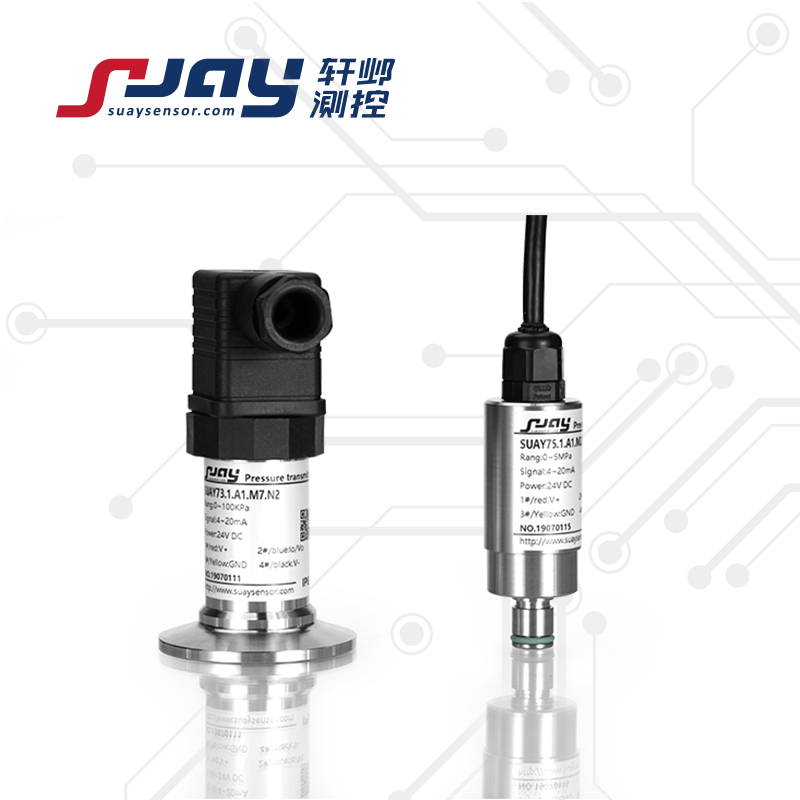

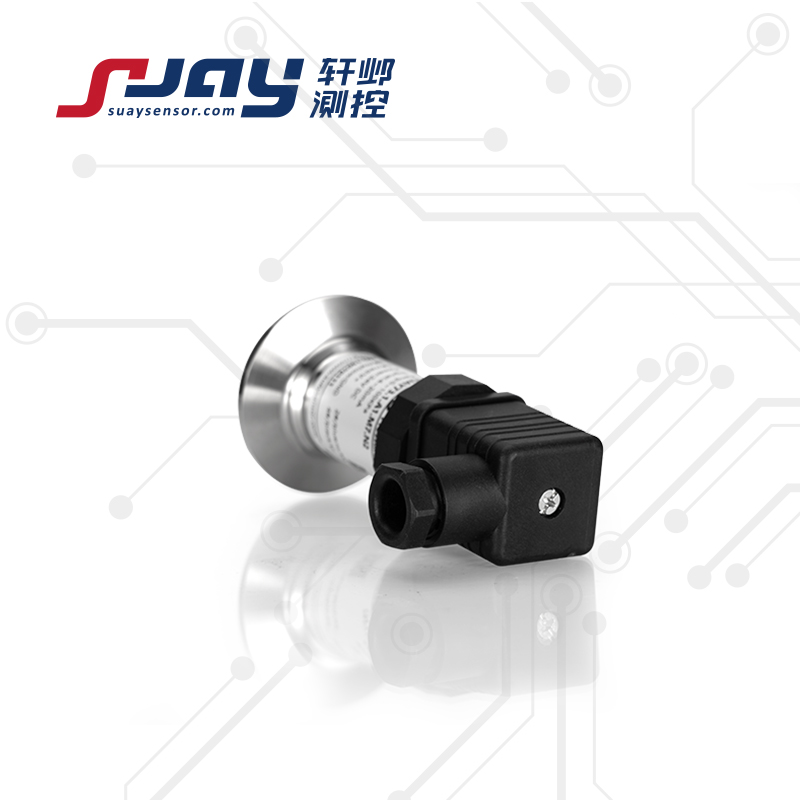

SUAY73 平膜压力变送器采用平膜的的结构设计，是为食品、药品行业特殊设计的一款压力变送器。采用进口高精度固态压力传感器，并对温度和非线性进行了数字化补偿。该产品适用于卫生级别要求高、粘稠介质需要定时清理的特殊工况。广泛应用于食品卫生行业、医疗设备、制药业、污水处理系统、粘稠介质的压力测量等。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
l 平膜结构，易清洗
l 测量范围宽，可从-100KPa至40MPa
l 精度高、稳定性好
l 全不锈钢结构，适用不同工况环境要求，高可靠性
l 该产品可提供RS485输出（SUAY 自定义协议、MODBUS、浮点数）
|
测量范围 |
-100KPa-0-10KPa...4MPa |
|
|
测量介质 |
气体/液体/粘稠介质 |
|
|
传感器膜片 |
不锈钢316L/陶瓷 |
|
|
压力接口 |
M27*2 DN20 KF25（典型） |
|
|
静态精度① |
±0.1%FS ±0.25%FS ±0.5%FS |
|
|
信号输出/供电 |
4-20mA 0-5V 0-10V 1-5V |
12-36VDC(典型24VDC) |
|
0.5-4.5V |
5VDC/12-36VDC(典型24VDC) |
|
|
数字信号输出RS485 |
5VDC/5-16VDC/24VDC |
|
|
工作温度 |
-25～80℃ |
|
|
补偿温度 |
-10～60℃ |
|
|
贮存温度 |
-40～100℃ |
|
|
长期稳定性 |
典型：±0.1%FS/年 大：±0.2%FS/年 |
|
|
零点温度漂移 |
典型：±0.02%FS/℃ 大：±0.05%FS/℃ |
|
|
灵敏度温度漂移 |
典型：±0.02%FS/℃ 大：±0.05%FS/℃ |
|
|
过载能力 |
2倍满量程压力 |
|
|
有效测量寿命 |
﹥106压力循环（P:10-90%FS） |
|
|
抗振动性 |
20g，（IEC 60068-2-6） |
|
|
抗冲击性 |
20g，11mS |
|
|
响应时间 |
≤1ms |
|
|
分辨率 |
大于10-5（通常受限采集显示设备，理论无限小） |
|
|
负载电阻 |
≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出） |
|
|
绝缘电阻 |
200MΩ，100VDC |
|
|
电气连接 |
接插件或直出电缆2m |
|
|
接口及壳体材料 |
304/316L不锈钢 |
|
|
外壳防护 |
IP65（插头型） IP67（电缆型） |
|
|
安全防爆 |
Ex iaⅡ CT5（本安） |
|
|
密封圈 |
聚四氟 |
|
|
产品重量 |
约400克 |
|
注：①包含非线性、迟滞和重复性
|
型号 |
量程 |
精度 |
输出 |
安装螺纹 |
电气连接 |
特定参数 |
|
SUAY73 |
-100KPa~0 ...10KPa ...100MPa 量程可选 |
4:±0.1%FS 2:±0.25%FS 1:±0.5%FS |
A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 |
M1:M27*2 M5:DN20 M7:KF25 M0:定制 |
N1:直出2米 N2:赫斯曼 插头 |
S:抗干扰 L:显示 E:本案防爆 |
|
SUAY73.2.A1.M7.N1.E |
||||||
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
