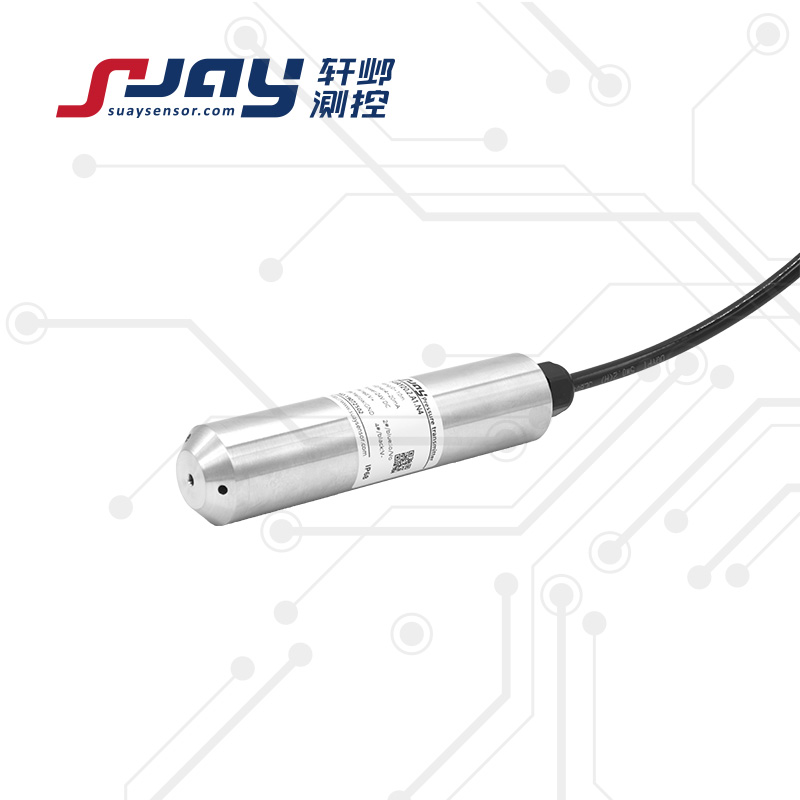

SUAY28温度液位一体化变送器

  • 所属分类:液位类
  • 产品标签:

    SUAY28温度液位一体变送器选用进口压力和温度敏感元件集成在一起,优良的结构设计,兼具精度与稳定的处理电路,使得该系列产品具有可观的综合实用价值。同时输出液位和温度信号,为用户同时测量温度和液位提供了方便。该产品性能稳定,质量可靠,易于安装,量程范围宽,输出信号形式多样,实现同时对流体液位、温度的高精度测量。

产品范围
  • 河道、水库液位温度监测                         环保及水处理系统

  • 电力、冶金水处理                                   机械制造业水处理

  • 医疗卫生的污水处理

SUAY28温度液位一体化变送器

产品详情

 SUAY28温度液位一体变送器选用进口压力和温度敏感元件集成在一起,优良的结构设计,兼具精度与稳定的处理电路,使得该系列产品具有可观的综合实用价值。同时输出液位和温度信号,为用户同时测量温度和液位提供了方便。该产品性能稳定,质量可靠,易于安装,量程范围宽,输出信号形式多样,实现同时对流体液位、温度的高精度测量。
可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。
产品特点

  • 液位、温度同时测量,保证测量的同步性

  • 同时获得两个参量,节省空间,性价比高,增大系统的可靠性

  • 一体式结构,坚固耐用

  • 可靠的保护,有效保证测量有效精度不受外界影响

产品性能指标


压力测量范围0-1m…10m…200mH₂O(表压、绝压)
温度测量范围-20~100℃(介质温度不要超过 80℃)
静态精度±0.1%FS       ±0.25%FS        ±0.5%FS
测温精度±1℃
供电电源12-30VDC(典型24VDC)
压力输出4-20mA 、0.5-4.5V、RS485
温度输出4-20mA、0.5-4.5V、RS485、 PT100
工作温度-40~85℃
补偿温度-10~60℃
贮存温度-40~100℃
长期稳定性典型:±0.1%FS/年         不超过:±0.2%FS/年
零点温度漂移典型:±0.02%FS/℃       不超过:±0.04%FS/℃
灵敏度温度漂移典型:±0.02%FS/℃       不超过:±0.04%FS/℃
测量介质与316不锈钢兼容的液体
有效测量寿命﹥106压力循环(P:10-90%FS)
抗振动性20g ,(IEC 60068-2-6)
抗冲击性20g ,  11mS
响应时间≥5ms
分辨率大于10-5(通常受限采集显示设备,理论无限小)
负载电阻≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
绝缘电阻200MΩ,100VDC
安装接口M20*1.5,DN25法兰
电气连接直出液位中空电缆
接口及壳体材料304/316L不锈钢
外壳防护IP68
安全防爆Ex iaⅡ CT6(本安)
密封圈氟橡胶
传感器膜片不锈钢316L
产品重量约250克

注:①包含压力传感器非线性、迟滞和重复性
选型参数对照表

型号量程精度压力输出温度输出电气连接特定参数
SUAY280-1m...10m...200m
量程可选
4:±0.1%FS
2:±0.25%FS
1:±0.5%FS
A1:4-20mA
V1:0.5-4.5V
D:RS485
V0:定制
T1:4-20mA
T2:0.5-4.5V
D:RS485
(可选)
T3:PT100
T4:PT1000

N4:液位直出 E:本安防爆


选型提示:
            1. 被测介质应与产品接触的材料相兼容,
            2. 选型附加功能代号"E” 本安防爆型,须经安全栅供电。
            3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
