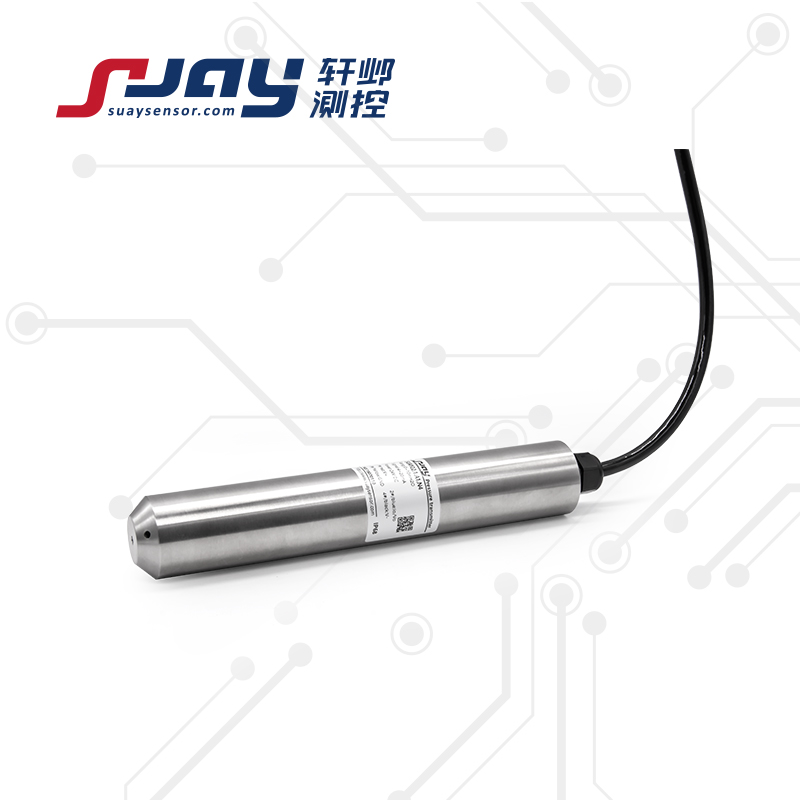

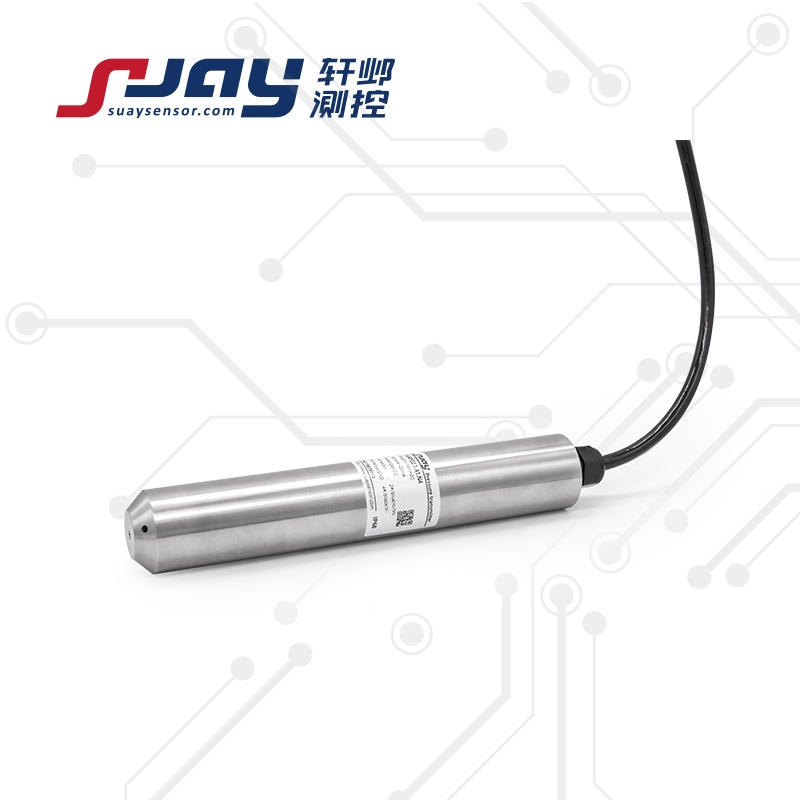

SUAY22防雷液位变送器

  • 所属分类:液位类
  • 产品标签:

    SUAY22防雷液位变送器选用进口高精度OEM压力测量核心,配备特殊一体式三级防雷装置,可实现10KV/5KA级的防雷击应用,适用于野外江、河、湖泊、水库、高位水箱,尤其是南方多雷雨地区的水文水利的液位测量。

产品范围
  • 野外江、河、湖泊水位监测

  • 污水处理

  • 船舶设备

  • 高位水箱

  • 水库

  • 石化、电厂

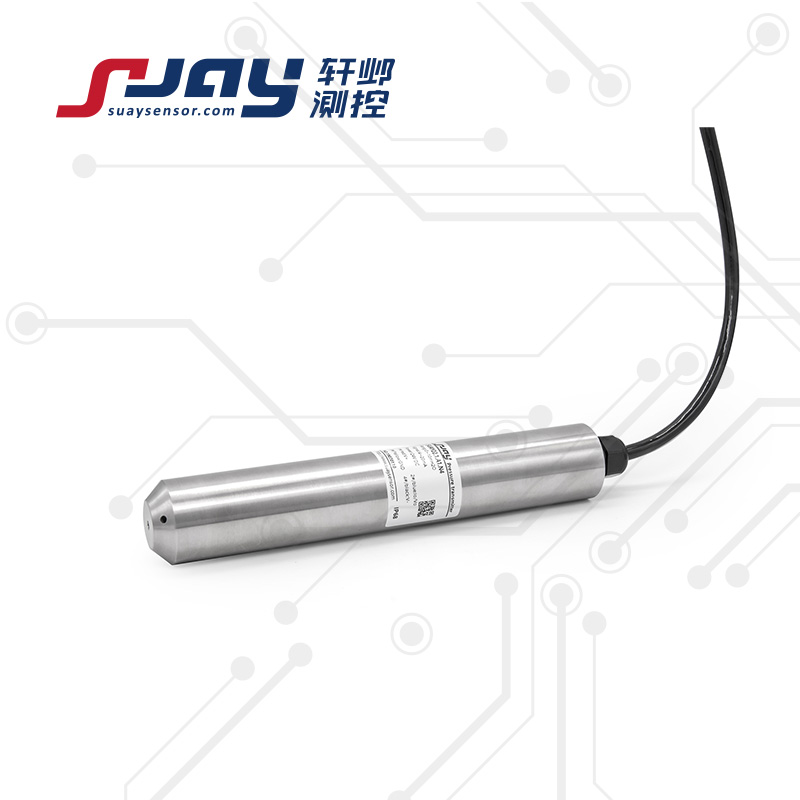

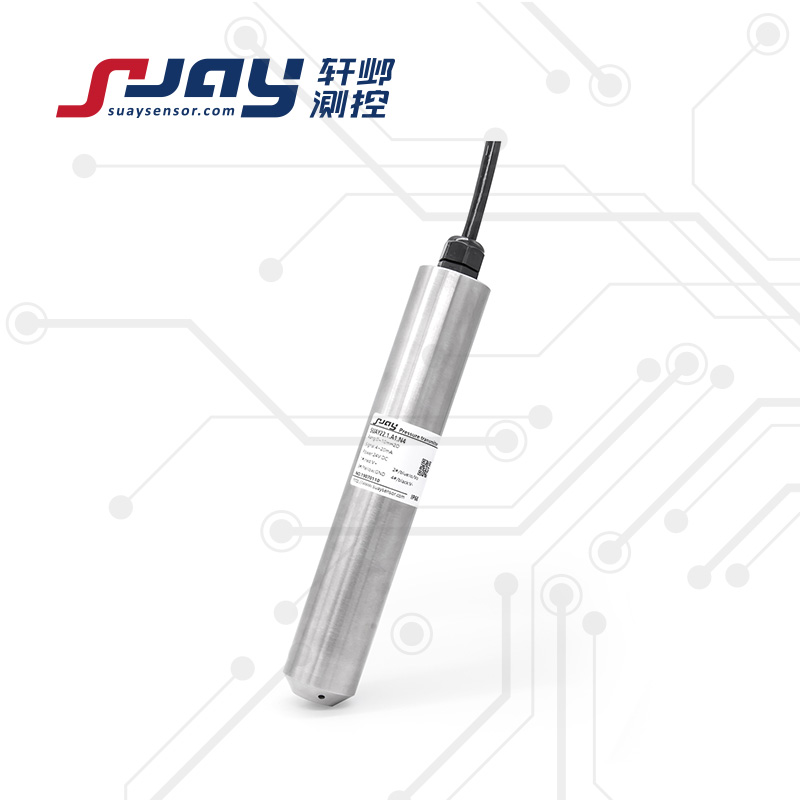

SUAY22防雷液位变送器

产品详情

     SUAY22防雷液位变送器是基于流体静力学原理,通过测量液体压强转换为液位高度。该产品选用进口高精度OEM压力测量核心,配备特殊一体式三级防雷装置,可实现10KV/5KA级的防雷击应用,为户外、高处测量带来了安全保障。不仅满足了普通液位测量的需要,更适用于野外江、河、湖泊、水库、高位水箱,尤其是南方多雷雨地区的水文水利的水位监测。全不锈钢设计,带通气导管、屏蔽层的高强度液位用电缆及专业的水密封技术,保证了产品的密封性和极低的接地电阻,为测量带来了极高的综合精度,以及使用的安全性和易用性。

      可根据用户的具体要求特殊定制、设计,满足各种液位测量应用需求。

产品特点:

l  集成了普通投入式液位变送器的所有优良特性

l  内置特殊可靠的三级防雷装置,强抗雷击,本安防爆

l  测量单元、信号处理单元、保护单元一体化全部封装在不锈钢壳体内部,保证了的产品信号稳定性与整体的可靠性


产品性能指标:


测量范围0-1mH₂O…200mH₂O
测量介质与316不锈钢兼容的液体(特殊介质可选防腐蚀型)
静态精度①±0.1%FS       ±0.25%FS        ±0.5%FS
信号输出4-20mA
供电电源12-30VDC(典型 24VDC)
防雷等级三级防雷设计(10KV/5KA);特殊可至(20KV/10KA)
工作温度-20~80℃
补偿温度-10~70℃
贮存温度-40~100℃
长期稳定性典型:±0.1%FS/年         不超过:±0.2%FS/年
零点温度漂移典型:±0.02%FS/℃       不超过:±0.05%FS/℃
灵敏度温度漂移典型:±0.02%FS/℃       不超过:±0.05%FS/℃
过载能力2倍满量程压力
有效测量寿命﹥10^6压力循环(P:10-90%FS)
响应时间≤1ms
分辨率大于10-5(通常受限采集显示设备,理论无限小)
负载电阻≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
绝缘电阻200MΩ,100VDC
安装方式G1/2 或 DN20 法兰(分体式可选)
电气连接液位用电缆,长度根据用户要求定制
接口及壳体材料304/316L不锈钢
外壳防护IP68
安全防爆Ex iaⅡ CT6(本安)
密封圈氟橡胶
传感器膜片不锈钢316L
产品重量约750克

注:①包含非线性、迟滞和重复性
选型参数对照表

型号量程精度输出电气连接特定参数
SUAY22

0-1m…

200mH₂O

量程可选

4:±0.1%FS

2:±0.25%FS

1:±0.5%FS

A1:4-20mA

V1:0-5V

V2:1-5V

V3:0-10V

V4:0.5-4.5V

D:RS485

N4:IP68 液位用电

N5: IP68 深井(高强度)用电缆

注:电缆长度根据用户要求定制

F:分体式(G1/2 或 DN20)

L:显示

E:本安防爆

SUAY22.2.A1.N4.E

选型提示:
            1. 被测介质应与产品接触的材料相兼容
            2. 选型附加功能代号"E” 本安防爆型,须经安全栅供电。
            3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。

单中注明。
