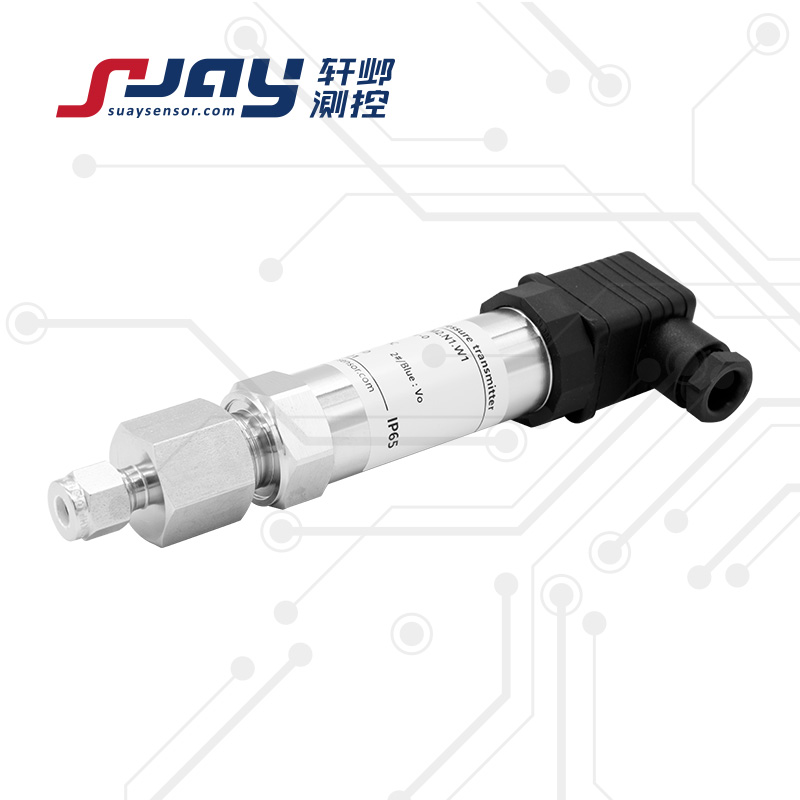

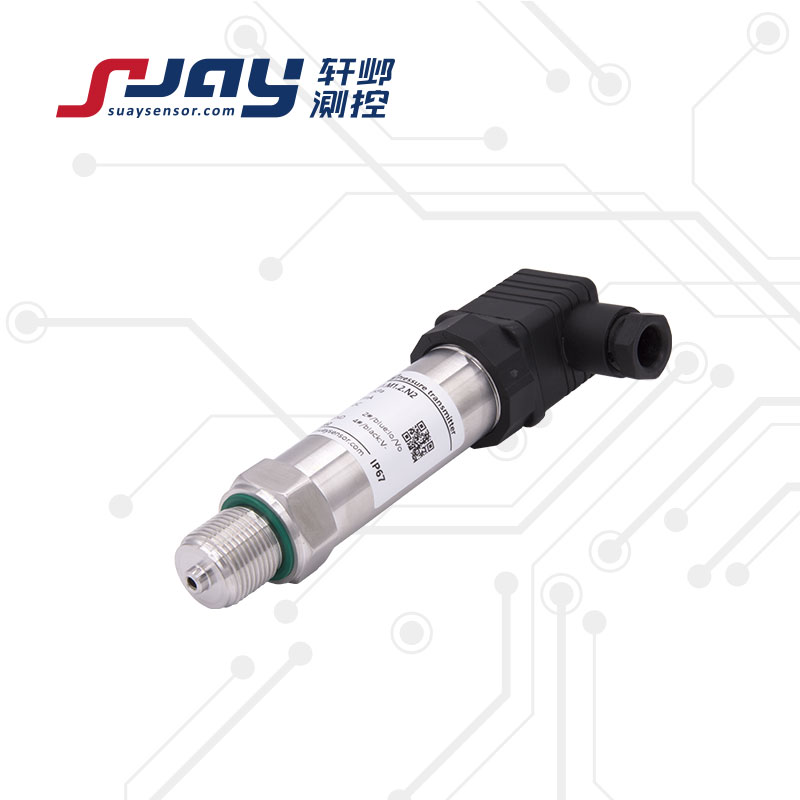

SUAY12高精度压力传感器

  • 所属分类:压力类
  • 产品标签:

    SUAY12 高精度压力变送器采用进口压力感测核心元件,军级的信号处理单元,智能补偿技术,辅以合理、精密的外围模拟器件,使得该系列产品在综合精度、静态性能、温度性能、使用体验等方面具有良好的产品的技术、性能和质量。


产品范围
  • 科研院校

  • 航空航天

  • 电力化工

  • 水文地质

  • 医疗设备

  • 能源及环保领域

  • 生产领域的标准压力检测

SUAY12高精度压力传感器

产品详情

SUAY12 高精度压力变送器采用进口压力感测核心元件,军级的信号处理单元,智能补偿技术,辅以合理、精密的外围模拟器件,使得该系列产品在综合精度、静态性能、温度性能、使用体验等方面具有良好的产品的技术、性能和质量。高精度压力变送器广泛应用于科研院校、航空航天、电力化工、水文地质、医疗环保等生产领域,可实现对压力和液位的高精度测量。

可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。

高精度压力传感器的产品特点:

l  综合精度高,0.05%FS、0.075%FS、0.1%FS可选

l  体积小、测量范围宽、受温度影响小

l  全不锈钢一体化密封结构,极大的拓展了使用环境

l  配备过压保护、EMC,适用于复杂工况的压力测量,极大的提高了产品的耐用性。

l  可根据用户要求提供RS485数字信号输出(SUAY自定义协议/MODBUS RTU/IEEE754浮点数)

高精度传感器的性能指标:

测量范围

-100KPa~0-10KPa...1MPa...100MPa(表压、负压、复合压

测量介质与316不锈钢兼容的气体或液体
静态精度①±0.05%FS      ±0.075%FS       ±0.1%FS
信号输出/供电4-20mA   0-5V   0-10V  1-5V    12-30VDC(典型24VDC)
0.5-4.5V5VDC/12-30VDC(典型24VDC)
数字信号输出RS4855V/5-16VDC/24VDC
工作温度-40~85℃
补偿温度-20~70℃ (0.05%FS,补偿温度 0-40℃,综合精度 0.05%FS)
贮存温度-40~100℃
长期稳定性典型:±0.1%FS/年         不超过:±0.15%FS/年
零点温度漂移典型:±0.01%FS/℃       不超过:±0.015%FS/℃
灵敏度温度漂移典型:±0.01%FS/℃       不超过:±0.015%FS/℃
过载能力1.5-2倍满量程压力
有效测量寿命﹥10^6压力循环(P:10-90%FS)
抗振动性20g ,(IEC 60068-2-6)
抗冲击性20g ,  11mS
采样速率10次/秒
分辨率 大于 10-5(通常受限采集显示设备,理论无限小)
负载电阻≤(U-12)/0.02 Ω(电流输出) ;       >100KΩ(电压输出)
绝缘电阻200MΩ,100VDC
压力接口M20*1.5, G1/4 (典型)      G1/2,NPT1/4(可选)
电气连接接插件或直出电缆2m
接口及壳体材料304/316L不锈钢
外壳防护IP65(插头型)           IP67(电缆型)
安全防爆Ex iaⅡ CT6(本安)
密封圈氟橡胶
传感器膜片不锈钢316L
产品重量约200克

注:①包含非线性、迟滞和重复性

选型参数对照表

型号量程精度输出安装螺纹电气连接特定参数
SUAY12-100KPa~0
...10KPa
...100MPa
量程可选
6:±0.05%FS
5:±0.075%FS
4:±0.1%FS


A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
D:RS485
V0:定制
M1:M20*1.5
M2:G1/4
可选:

M3:G1/2

M4:NPT1/4

M0:定制

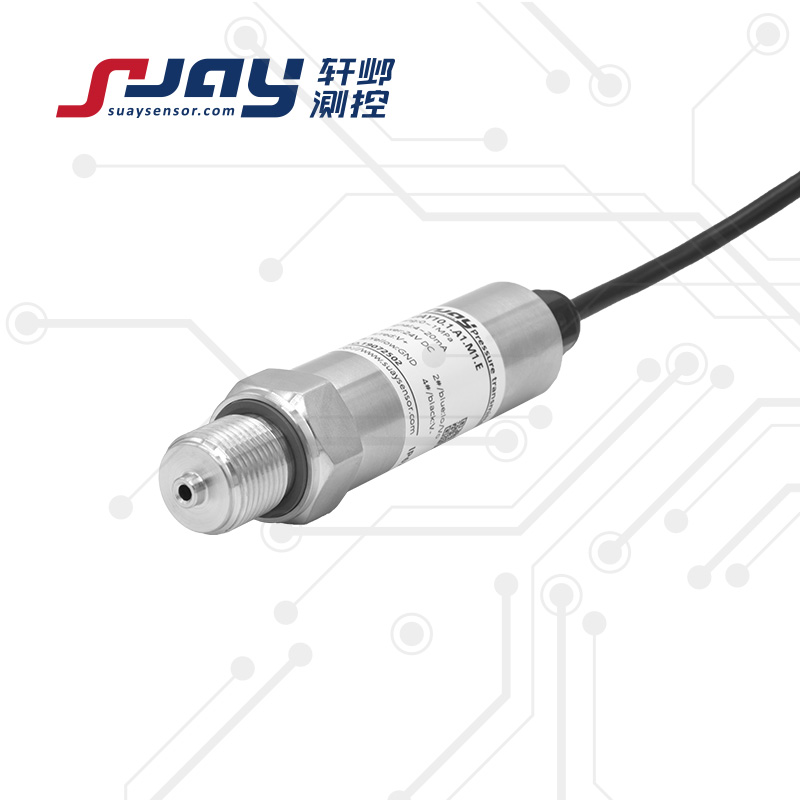

N1:直出2米

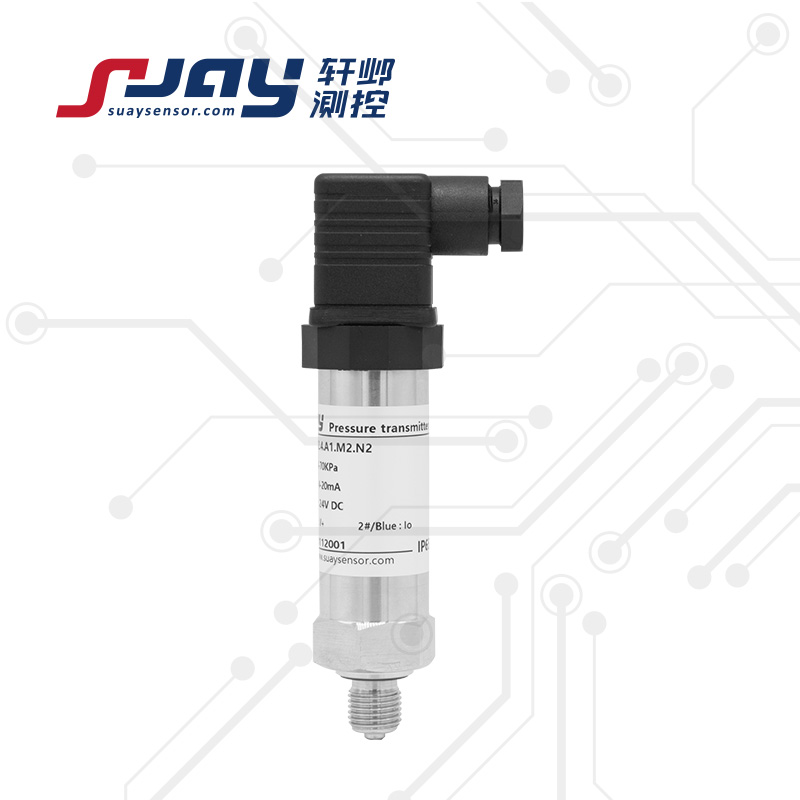

N2:赫斯曼插头
N3:航空插头
E:本安防爆
P:平膜型

SUAY12.4.A1.M1.N1.E

选型提示:
             1. 被测介质应与产品接触的材料相兼容;
             2. 选型附加功能代号"E” 本安防爆型,须经安全栅供电;
             3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
