高温压力检测

  • 所属分类:高温耐腐压力传感器变送器
  • 产品标签:SUAY70高温压力检测采用耐高温的硅-蓝宝石技术的感压膜片作为核心,匹配特殊的温度补偿和片上线性修正技术,使其在宽泛的温区内有着极好的综合性能...
产品范围
  • 航海及造船行业
  • 航空航天
  • 食品卫生行业
  • 电厂电站
  • 医疗制药业
  • 热力供暖
  • 石油化工
  • 能源环保

高温压力检测

产品详情
 SUAY70 高温压力检测采用耐高温的硅-蓝宝石技术的感压膜片作为核心,匹配特殊的温度补偿和片上线性修正技术,使其在宽泛的温区内有着极好的综合性能。蓝宝石材料对温度变化极不敏感,在-40至380℃的高温下,也有着极佳的弹性力敏特性,不会产生疲劳、滞后、PN节漂移等现象,并且抗辐射性能优异。耐磨损、抗疲劳的钛合金感压膜片,使该系列产品不仅可以承受高温,更兼具良好的耐用性、抗冲击性。利用β相高温力敏材料与合理的结构设计,可将温度扩展至450-850℃。该系列压力传感器测温范围宽,压力量程覆盖范围广,综合精度高且稳定性好,测量介质兼容性极好,广泛应用航空航天、航海及造船、石油化工、电厂电站、油田压力、食品、医药、环保、科研院所等针对高温流体的精确测量,是极佳的高温压力测量解决方案。

可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。



产品特点:

  • 工作温度范围宽:-40-380℃
  • 量程范围宽:-100KPa-0-100KPa-260MPa
  • 蓝宝石-钛合金膜片,耐磨损、抗疲劳,防腐蚀,可用于复杂工况
  • 综合精度高,可进行分段式补偿
  • 结构可定制,以适应不同工况,延伸产品适用范围

产品性能指标:

测量范围

-100KPa-0-10KPa...1MPa...260MPa

测量介质

与316不锈钢兼容的气体或液体

静态精度①

±0.25%FS        ±0.5%FS        ±1%FS

信号输出/供电

4-20mA  0-5V    0-10V  1-5V

12-36VDC(典型24VDC)

0.5-4.5V

5VDC/12-36VDC(典型24VDC)

数字信号输出RS485

5VDC/5-16VDC/24VDC

工作温度

补偿温度

-40~125℃

-40~150℃

-40~200℃

-40~250℃

-40~380℃

0~800℃

-20~80℃

-20~130℃

0~180℃

0~200℃

0~250℃

0~250℃

贮存温度

-40~100℃

长期稳定性

典型:±0.1%FS/年        最大:±0.2%FS/年

零点温度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

灵敏度温度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

过载能力

60MPa以内2倍满量程压力,其它为满量程的1.5倍

有效测量寿命

﹥106压力循环(P:10-90%FS)

抗振动性

20g,(IEC 60068-2-6)

抗冲击性

20g,11mS

响应时间

≤2ms

分辨率

大于10-5(通常受限采集显示设备,理论无限小)

负载电阻

≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)

绝缘电阻

200MΩ,100VDC

压力接口

M20*1.5   (典型);         G1/2,G1/4 (可选)

电气连接

接插件或直出电缆2m

接口及壳体材料

304/316L不锈钢

外壳防护

IP65(插头型)           IP67(电缆型)

安全防爆

Ex iaⅡ CT5(本安)

密封圈

氟橡胶

传感器膜片

钛合金膜片

产品重量

约400克


注:①包含非线性、迟滞和重复性



选型参数对照表:

型号

量程

精度

输出

安装螺纹

电气连接

特定参数

SUAY70

-100KPa~0

...10KPa

...100MPa

量程可选

2:±0.25%FS

1:±0.5%FS

0:±1%FS

A1:4-20mA

V1:0-5V

V2:1-5V

V3:0-10V

V4:0.5-4.5V

D:RS485

V0:定制

M1:M20*1.5

可选:

M2:G1/4

M3:G1/2

M0:定制

N1:直出2米

N2:赫斯曼插头

N3:航空插头

S:抗干扰

F:分体式

L:显示表头

E:本案防爆

T1:120℃

T2:150℃

T3:200℃

T4:250℃

T5:380℃

T6:800℃(水冷)

SUAY70.1.A1.M1.N1.T2



选型提示:

1. 被测介质应与产品接触的材料相兼容,
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5,须经安全栅供电。
3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。

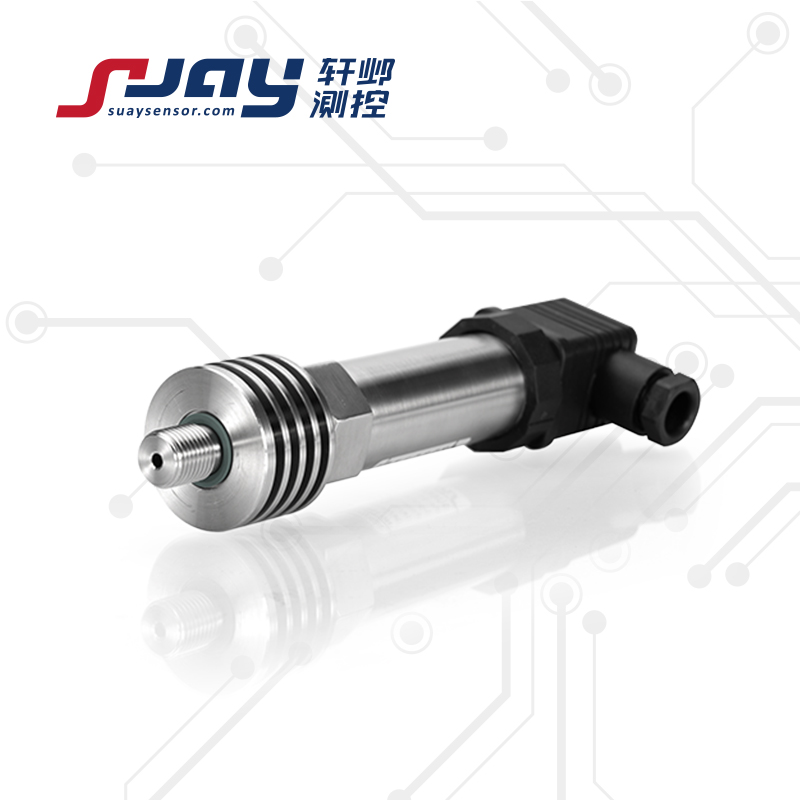

产品展示
