高速测压传感器

  • 所属分类:高频动态压力传感器变送器
  • 产品标签:SUAY50高速测压传感器是采用德国微机械加工技术,利用硅优良的杨氏弹性模量力学特性,低阻抗,小尺寸的感压核心,从而使得传感器具有极高的固有频率、宽广优良的带宽,以及亚微妙的上升时间(极为陡峭的上升沿)、干净的幅频特性曲线
产品范围
  • 石油堪采与试井
  • 液压动力机械实验
  • 土木工程学
  • 化爆实验
  • 岩土力学
  • 材料力学
  • 军事工程
  • 缩模试验
  • 轨道交通
  • 航空航天

高速测压传感器

产品详情
SUAY50高速测压传感器是采用德国微机械加工技术,利用硅优良的杨氏弹性模量力学特性,低阻抗,小尺寸的感压核心,从而使得传感器具有极高的固有频率、宽广优良的带宽,以及亚微妙的上升时间(极为陡峭的上升沿)、干净的幅频特性曲线,使其非常适合应用于军事工程、化爆实验、石油勘采与试井、材料力学、土木工程学、岩土力学、液压动力机械试验、缩模试验、轨道交通等科学实验和生产实践中,得到不失真且快速变化的动态压力波形与有效压力值,配合SUAY高输入阻抗、低输出阻抗、低噪声、高频响专用信号处理电路,使其成为动态测压的首选。
可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。

产品特点:


l  高固有频率,宽广的通频带
l  uS级的上升时间,陡峭的上升沿
l  干净的幅频特性曲线
l  先进、稳定的处理电路,抗干扰性能优良

产品性能指标:


测量范围

-100KPa~0-10KPa...1MPa...100MPa

测量介质

与316不锈钢兼容的气体或液体

静态精度

±0.1%FS       ±0.25%FS        ±0.5%FS

固有频率

180KHz-500KHz       500KHz-1MHz        1MHz-2MHz

变送器带宽

0-1KHz...3 KHz       0-20 KHz           0-200 KHz

上升时间

0-60uS              0-1uS...3uS         0-0.2uS...1uS

信号输出/供电

0-5V    0-10V

±15VDC(典型)

4-20mA  0-5V  0-10V  1-5V

12-36VDC(典型24VDC)

mV信号

恒压源/恒流源

工作温度

-40~85℃

补偿温度

-10~60℃

贮存温度

-40~100℃

长期稳定性

典型:±0.1%FS/年        最大:±0.2%FS/年

零点温度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

灵敏度温度漂移

典型:±0.02%FS/℃       最大:±0.05%FS/℃

过载能力

2倍满量程压力或最大110MPa(取最小值)

有效测量寿命

﹥106压力循环(P:10-90%FS)

分辨率

大于10-5(通常受限采集显示设备,理论无限小)

抗振动性

20g,(IEC   60068-2-6)

抗冲击性

20g, 11mS

负载电阻

≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)

绝缘电阻

200MΩ,100VDC

压力接口

M20*1.5     G1/2 (典型);     G1/4(可选)

电气连接

接插件或直出电缆2m

接口及壳体材料

304/316L不锈钢

外壳防护

插头型(IP65)           电缆型(IP67)

安全防爆

Ex iaⅡ CT5(本安)

密封圈

氟橡胶

传感器膜片

不锈钢316L

产品重量

约200克

注:①包含非线性、迟滞和重复性


选型参数对照表



型号

量程

精度

输出

安装螺纹

电气连接

特定参数

SUAY50

-100KPa~0

...10KPa

...100MPa

量程可选

4:±0.1%FS

2:±0.25%FS

1:±0.5%FS

A1:4-20mA

V1:0-5V

V2:1-5V

V3:0-10V

V0:定制



M1:M20*1.5

M2:G1/4

可选:

M3:G1/2

M0:定制

N1:直出2米

N2:赫斯曼插头

N3:航空插头

W1:1-3KHz

W2:20KHz

W3:200KHz

E:本案防爆

SUAY50.2.V1.M1.N1.W2.E



选型提示:

1. 被测介质应与产品接触的材料相兼容。
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5,须经安全栅供电。
3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。

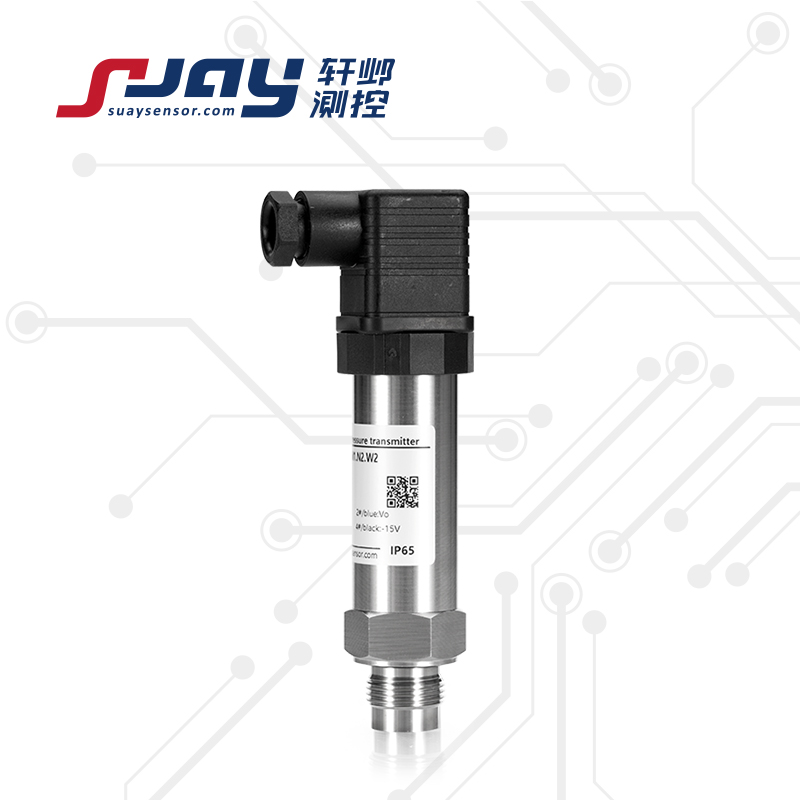

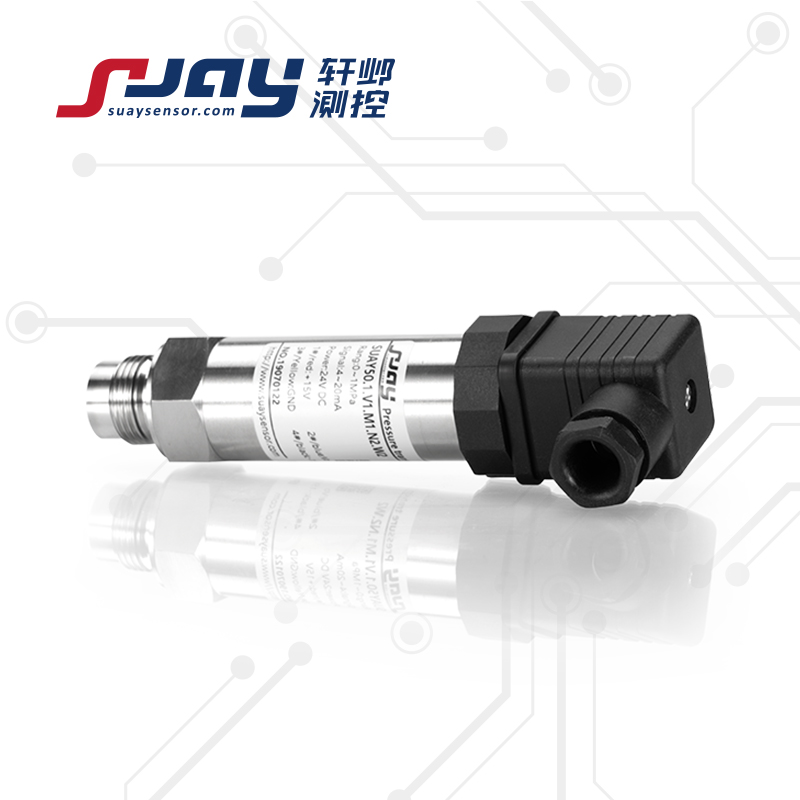

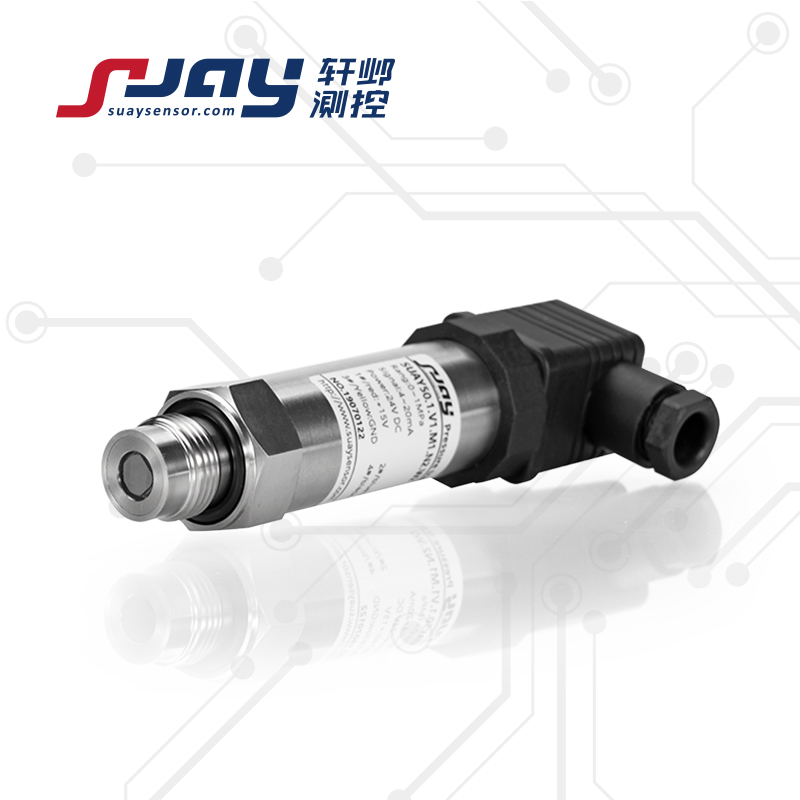

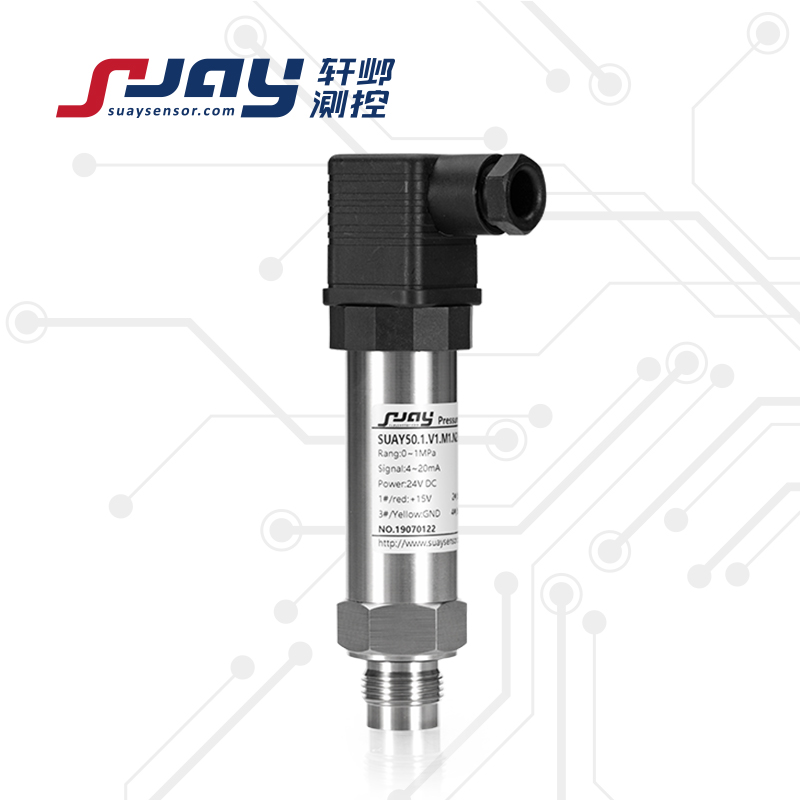

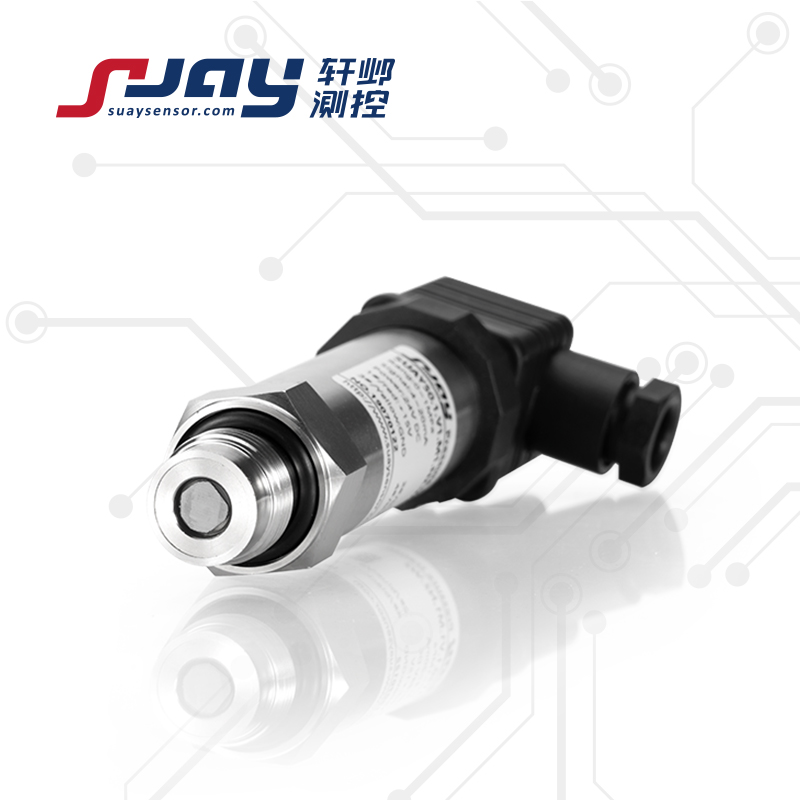

产品展示
