高频动态压力传感器/变送器

  • 所属分类:高频动态压力传感器变送器
  • 产品标签:SUAY50高频压力传感器 高频动态压力传感器 动态压力传感器 爆破压力传感器 冲击波压力传感器 ,采用德国进口压敏元件,具有高的固有频率,宽广优良的带宽,亚微妙的上升时间(极为陡峭的上升沿)、干净的幅频特性曲线。量程范围:-100Kpa~0-10Kpa...100Mpa,可根据用户需要标定量程,带宽有0-3KHz,0-20kHz,0-200KHz三款可选。适用于化爆、燃气爆破、管道内爆破试验、兵器爆破实验等冲击波压力的动态测量,液压机械快速测压、动态压力的变化趋势检测等工况。
产品范围
高频压力传感器 高频动态压力传感器 适用工况:
燃气爆炸实验
液压动力机械实验
瞬间冲击压力检测
动态往复压力检测
化爆实验
水下兵器实验
路桥缩模试验
轨道交通模拟实验
航空航天模拟实验

高频动态压力传感器/变送器

产品详情
      SUAY50高频压力传感器/高频动态压力变送器是采用德国微机械加工技术,利用硅优良的杨氏弹性模量力学特性,低阻抗,小尺寸的感压核心,从而使得传感器具有极高的固有频率、宽广优良的带宽,以及亚微妙的上升时间(极为陡峭的上升沿)、干净的幅频特性曲线,使其非常适合应用于军事工程、化爆实验、石油勘采与试井、材料力学、土木工程学、岩土力学、液压动力机械试验、缩模试验、轨道交通等科学实验和生产实践中,得到不失真且快速变化的动态压力波形与有效压力值,配合SUAY高输入阻抗、低输出阻抗、低噪声、高频响专用信号处理电路,使其成为动态测压的首选。
     可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。

高频压力传感器特点:


  •   高固有频率,宽广的通频带
  •   uS级的上升时间,陡峭的上升沿
  •   干净的幅频特性曲线
  •   先进、稳定的处理电路,抗干扰性能优良

产品性能指标:

测量范围 -100KPa~0-10KPa...1MPa...100MPa
测量介质 与316不锈钢兼容的气体或液体
静态精度① ±0.1%FS       ±0.25%FS        ±0.5%FS
固有频率 180KHz-500KHz       500KHz-1MHz        1MHz-2MHz
变送器带宽 0-1KHz...3 KHz          0-20 KHz                0-200 KHz
上升时间 0-60...100uS              0-1...3uS                0-0.2...5uS
信号输出/供电


0-5V  0-10V ±15VDC(典型)
4-20mA  0-5V  0-10V  1-5V 12-36VDC(典型24VDC)
mV信号 恒压源/恒流源
工作温度 -40~85℃       特殊使用可达1200℃
补偿温度 -10~60℃
贮存温度 -40~100℃
长期稳定性 典型:±0.1%FS/年         不超过:±0.2%FS/年
零点温度漂移 典型:±0.02%FS/℃       不超过:±0.05%FS/℃
灵敏度温度漂移 典型:±0.02%FS/℃       不超过:±0.05%FS/℃
过载能力 1.5-2倍满量程压力
有效测量寿命 ﹥106压力循环(P:10-90%FS)
分辨率 大于10-5(通常受限采集显示设备,理论无限小)
抗振动性 20g,(IEC 60068-2-6)
抗冲击性 20g, 11mS
负载电阻 ≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
绝缘电阻 200MΩ,100VDC
压力接口 M20*1.5(典型);     G1/4(可选)
电气连接 接插件或直出电缆2m
接口及壳体材料 304/316L不锈钢
外壳防护 插头型(IP65)           电缆型(IP67)
安全防爆 Ex iaⅡ CT6(本安)
密封圈 氟橡胶
产品重量 约200克

注:①包含非线性、迟滞和重复性


选型参数对照表

型号 量程 精度 输出 安装螺纹 电气连接 特定参数
SUAY50 -100KPa~0
...10KPa
...100MPa
量程可选
4:±0.1%FS
2:±0.25%FS
1:±0.5%FS
A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
V0:定制
M1:M20*1.5
M2:G1/4
可选:
M3:G1/2
M0:定制
N1:直出2米
N2:赫斯曼插头
N3:航空插头
W1:1-3KHz
W2:20KHz
W3:200KHz
E:本案防爆
SUAY50.2.V1.M1.N1.W2.E

选型提示:

1. 被测介质应与产品接触的材料相兼容。
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5,须经安全栅供电。
3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。

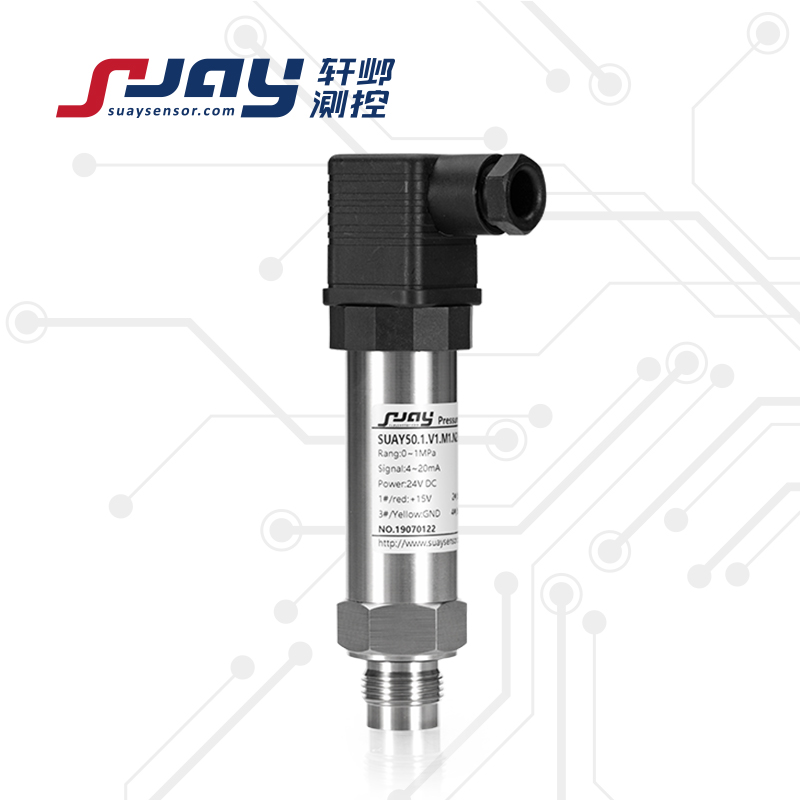

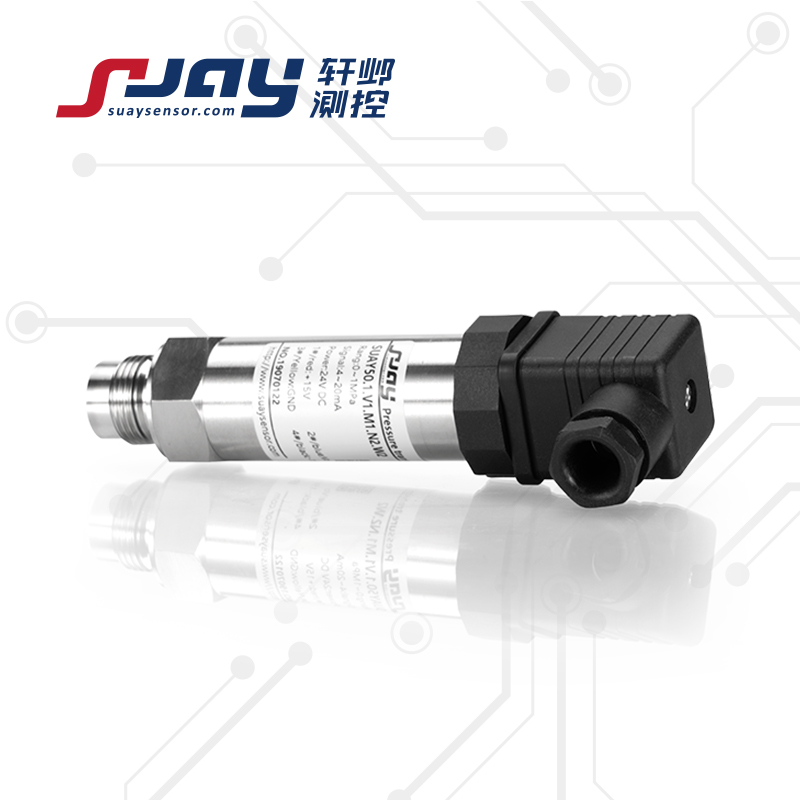

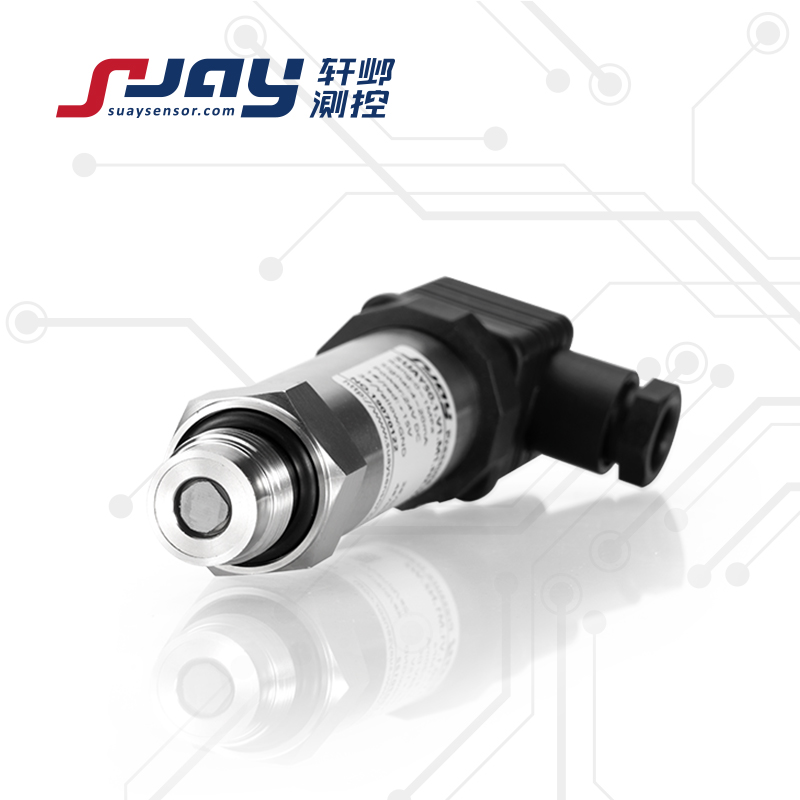

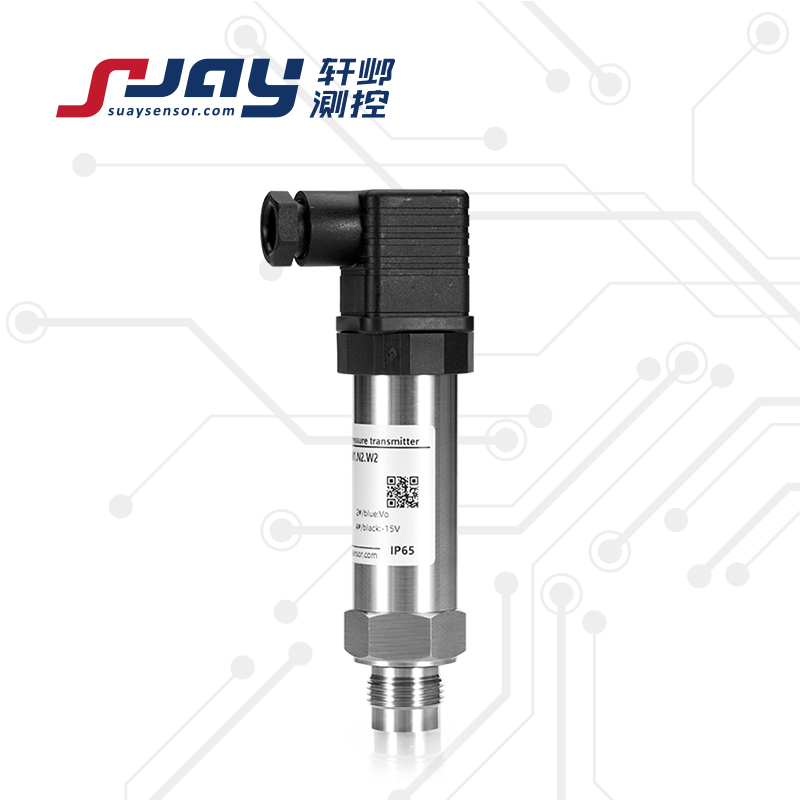

产品展示
